Sådan designes og installerer tag -monteringssystem effektivt: En komplet guide

Hovedtyper af tag Pv Monteringssystem

De Tag Pv -monteringssystem er en nøglekomponent i det fotovoltaiske kraftproduktionssystem, og det påtager sig den vigtige opgave at fastlægge de fotovoltaiske moduler på taget. Med udviklingen af ​​fotovoltaisk teknologi og stigningen i efterspørgsel bliver typerne af tagfotovoltaiske understøttelsessystemer stadig mere forskellige. Når man vælger et passende fotovoltaisk understøttelsessystem, skal strukturen, materialet, antal fotovoltaiske paneler og miljøfaktorer på taget overvejes. Følgende er flere hovedtyper af PV -monteringssystemer.

1. Fast supportsystem

Det faste understøttelsessystem er den mest almindelige type tagfotovoltaisk støtte. Dens karakteristik er, at når understøttelsen er installeret, justeres vinklen ikke over tid. Det faste supportsystem er normalt egnet til tag, der ikke er blokeret og har tilstrækkelig direkte sollys. Systemet har en simpel struktur, lave omkostninger og er let at installere, velegnet til de fleste bolig- og kommercielle bygninger.

Fordelen ved det faste supportsystem er dets omkostningseffektivitet, der kan give brugerne stabile kraftproduktionsydelse. Da der ikke kræves nogen bevægelsesmekanisme, er vedligeholdelse enkel, og pålideligheden er høj. Den faste støtte danner normalt en vinkel med tagoverfladen i en lille vinkel, som effektivt kan absorbere sollys og sikre en høj kraftproduktionseffektivitet. For områder med gode lysforhold og lav vind er det faste støttesystem et økonomisk og effektivt valg.

2. Justerbart beslagssystem

Sammenlignet med et fast beslagssystem har justerbart beslagssystem højere fleksibilitet. Dets vigtigste træk er, at vippevinklen på fotovoltaiske moduler kan justeres i henhold til sæsonbestemte ændringer eller forskellige solskinvinkler. Denne type beslagssystem er normalt egnet til tag med komplekse lysforhold og har brug for at optimere effektproduktionseffektiviteten.

Justerbart beslagssystem kan opdeles i to typer: manuel justering og automatisk justering. Den manuelle justeringstype kræver, at brugeren manuelt justerer beslagets vinkel i henhold til sæsonbestemte og vejrforandringer; Mens den automatiske justeringstype automatisk justerer vinklen gennem en mekanisk enhed for at maksimere effektproduktionseffektiviteten. Fordelen ved justerbare parenteser er, at de kan maksimere kraftproduktionens ydelse af fotovoltaiske moduler i henhold til faktiske forhold, især egnede til områder, hvor vinkler skal optimeres. Imidlertid er installationsomkostningerne for det automatiske justeringssystem høje og kan kræve mere vedligeholdelse og styring.

3. Letvægtsbeslagssystem

Letvægtsbeslagssystemer bruger normalt letvægtsmaterialer eller plastmaterialer og er egnede til lette tagstrukturer eller relativt svage tag. Dette beslagssystem er især velegnet til bygninger med lav strukturel bærende kapacitet. Ved at bruge lette parenteser kan byrden på taget reduceres effektivt, og trykket på taget forårsaget af overvægtige parentes kan undgås.

Fordelene ved dette system er hurtige installation, lave omkostninger, og det er meget velegnet til senere renovering eller udvidelse. Ulempen ved lette monteringssystemer er, at de måske ikke er så stabile som tunge monteringssystemer, så der skal tages særligt hensyn til miljøfaktorer som vindbelastning og regn og sne. Letvægts monteringssystemer er et ideelt valg til bygninger med lette tag eller komplekse strukturer.

4. flydende monteringssystem

Det flydende monteringssystem er en speciel type monteringssystem, der normalt bruges til flade tag eller flade tag. I modsætning til traditionelle monteringssystemer fastgør flydende monteringssystemer ikke direkte fotovoltaiske moduler på taget gennem traditionelle fikseringsmetoder, men stabiliserer monteringen på taget ved at tilføje vægt eller pressevægt og kræver normalt ikke perforering af taget.

Fordelen ved det flydende monteringssystem er, at det ikke skader tagets integritet, som er især velegnet til bygninger, der ikke ønsker at foretage store ændringer i tagstrukturen. Derudover er det flydende monteringssystem meget tilpasningsdygtigt og kan fleksibelt reagere på forskellige egenskaber ved tagoverfladen, især for lejebygninger eller bygninger, der ikke har langsigtede ændringer. Da flydende monteringssystemer ikke har nogen fiksering, skal der imidlertid lægges særlig vægt på problemer med vindbelastning under installation i områder med stærk vind.

5. Spor-bracket-system

Sporetypebeslagssystemet bærer hovedsageligt flere fotovoltaiske moduler gennem et langt spor. Dette system kan flytte fotovoltaiske paneler på banen for vinkeljustering og optimering. Spor-bracketsystemet er velegnet til bygninger med stort tagplads og har brug for at justere vinklen på fotovoltaiske paneler. Designet af sporet af track-type gør det muligt for fotovoltaiske paneler at glide vandret og derved justere komponenternes retning og vinkel, hvilket forbedrer systemets samlede effektproduktionseffektivitet.

Fordelen ved sporingstypen er, at den kan opnå en mere fleksibel komponentjustering for at tilpasse sig strukturen og miljøforholdene for forskellige tag. Imidlertid er installation og vedligeholdelse af sporet af track-typen relativt kompliceret og dyre. Derfor er denne type system mere velegnet til store kommercielle eller industrielle projekter og er ikke egnet til småskala-fotovoltaiske installationer.

6. Foldning af beslagssystem

Det foldede beslagssystem er et innovativt beslagssystem, der kan foldes eller udfoldes efter behov. Foldningsbeslaget sparer ikke kun plads, men kan også justeres i henhold til faktiske forhold for at tilpasse sig forskellige lysvinkler. Det er generelt egnet til steder, hvor vinklen skal justeres i henhold til forskellige sæsoner, især til områder med store forskelle i lys om vinteren eller sommeren.

Den største fordel ved det sammenklappelige beslagssystem er dets fleksibilitet, som effektivt kan justere vinklen på det fotovoltaiske panel i forskellige tidsperioder for at tilpasse sig forskellige solskinforhold. På grund af det sammenfoldelige design har den sammenfoldelige beslag god pladsudnyttelse og er velegnet til taginstallation med begrænset plads. Ulempen er, at det kræver visse manuelle operationer under installation og justering, hvilket er mindre praktisk end det automatiske justeringssystem.

7. Fotovoltaisk beslagssystem med høj densitet

Det fotovoltaiske bracketsystem med høj densitet er et tag-fotovoltaisk tagsystem, der er egnet til efterspørgsel efter høj effekt. Det optimerer layoutet af beslaget, reducerer kløften mellem fotovoltaiske moduler og bruger tagpladsen. Systemet er velegnet til kommercielle og industrielle anvendelser, der kræver effektiv kraftproduktion.

Fordelen ved parentes med høj densitet er, at de bruger rummet effektivt, er velegnede til situationer, hvor tagområdet er begrænset, og kan øge kraftproduktionskapaciteten pr. Enhedsområde. På grund af det stramme layout kræves der imidlertid mere opmærksomhed under vedligeholdelse, især ved rengøring og inspektion, og der kan være nogle operationelle vanskeligheder.

Hvordan man bedømmer, om taget er velegnet til installation af en PV -monteringssystem

Efterhånden som den globale efterspørgsel efter vedvarende energi øges, er fotovoltaiske kraftproduktionssystemer på taget gradvist blevet en vigtig måde for hjem og virksomheder at bruge solenergi. Før installation af et PV -monteringssystem er det et vigtigt skridt til at bedømme, om taget er egnet til installation af et PV -monteringssystem. Forskellige typer tag er forskellige med hensyn til bærende kapacitet, strukturel stabilitet, vinkler og rum, så der kræves en detaljeret evaluering.

1. tagstruktur og bærende kapacitet

Først og fremmest er tagets struktur og bærende kapacitet de mest basale faktorer til at bestemme, om det er egnet til installation af et PV-monteringssystem. Selve fotovoltaisk understøtningssystem har en bestemt vægt, især når man installerer flere fotovoltaiske moduler, skal taget have tilstrækkelig bærende kapacitet til at understøtte vægten af ​​den fotovoltaiske understøtning og moduler. Generelt bestemmer den strukturelle type af taget dens bærende kapacitet.

Almindelige tagstrukturer inkluderer træstak, betontag, metalltag og flisetag. Den bærende kapacitet af forskellige tagmaterialer og strukturer varierer meget, så inden installation af et fotovoltaisk understøtningssystem, skal tagets bærende kapacitet evalueres detaljeret. For træstak eller flisetag, hvis den bærende kapacitet er utilstrækkelig, kan der kræves forstærkning inden installationen. For betontag er den bærende kapacitet normalt stærk, men det er også nødvendigt at kontrollere, om der er revner eller anden skade på tagoverfladen.

Derudover skal tagens design og levetid også overvejes. Hvis taget er tæt på slutningen af ​​dets levetid, kan det muligvis udskiftes eller repareres, ellers kan tagproblemet med taget forårsage ustabilitet af beslagssystemet, efter at det fotovoltaiske beslagssystem er installeret.

2. hældning og vinkel på taget

Tagens hældning og vinkel er afgørende for installationen af ​​fotovoltaiske parenteser. Designet af det fotovoltaiske beslagssystem justerer normalt hældningsvinklen på det fotovoltaiske modul i henhold til tagets hældning og vinkel for at sikre, at modulet kan modtage sollys i det største omfang. Jo større hældningen af ​​taget er, desto mere forskelligartet er justeringsområdet og installationsmetoderne for beslagssystemet.

Generelt er den optimale installationsvinkel på det fotovoltaiske system normalt mellem 15 grader og 40 grader, og den specifikke vinkel bestemmes i henhold til den geografiske placering og solstråling. Hvis tagets hældning er for lille eller for stor, kan det være nødvendigt at bruge en vinkeljusteringsbeslag til at justere installationsvinklen på det fotovoltaiske panel. Derudover kan et tag, der er for fladt eller tilbøjeligt, forårsage utilstrækkelig stabilitet af beslaget, så strukturel forstærkning er påkrævet i henhold til faktiske forhold.

For nogle flade tag kan installationsvinklen på beslagssystemet justeres ved at justere selve beslagets vinkel for at opnå den optimale belysningsvinkel, mens installationsmetoden i beslaget til skråt tag bestemmes i henhold til tagets hældning. Kort sagt påvirker hældningen og vinklen på taget direkte kraftproduktionseffektiviteten af ​​det fotovoltaiske panel, så der kræves en detaljeret vurdering inden installationen baseret på den faktiske situation.

3. Tagorientering og skygge

Orienteringen af ​​taget er en af ​​de vigtigste faktorer, der påvirker effektiviteten af ​​fotovoltaisk kraftproduktion. Den bedste orientering for fotovoltaiske moduler er syd, fordi syd kan modtage mest sollys, især på den nordlige halvkugle. Sydvendte tag kan opnå mere solstråling og derved forbedre den samlede effektivitet af det fotovoltaiske kraftproduktionssystem. For østvendte eller vestvendte tag, selvom effektproduktionseffektiviteten er lidt lavere, kan de stadig installeres og få en vis mængde kraftproduktion.

Ud over orienteringen er skygge også en vigtig overvejelse. Omgivende træer, bygninger, ledninger og andre forhindringer kan påvirke bestrålingsområdet for det fotovoltaiske modul og derved påvirke effektproduktionseffektiviteten. Derfor er det nødvendigt at overveje, om taget er egnet til installation af et fotovoltaisk beslagssystem, er nødvendigt at overveje, om der er forhindringer i det omgivende miljø og sikre, at det fotovoltaiske system kan modtage så meget sollys som muligt under alle vejrforhold. Hvis der er mange forhindringer, kan du overveje at reducere skyggen ved beskæring af træer eller justere layoutet af beslagssystemet.

4. tagoverfladetilstand og materiale

Overfladetilstanden og materialet på taget er også nøglefaktorer, der påvirker installationen af ​​det fotovoltaiske beslagssystem. Forskellige tagmaterialer vil påvirke installationsmetoden og fasthed i beslagssystemet. Almindelige tagmaterialer inkluderer fliser, metalplader, asfaltfliser og beton. Hvert materiale har forskellige egenskaber og kræver forskellige installationsmetoder til beslag.

For flisetag er det nødvendigt at undgå at beskadige det vandtætte lag af taget, når du installerer den fotovoltaiske beslag, så du kan vælge et beslagssystem, der ikke trænger ind i taget, såsom en vægtet beslag eller en klemmebeslag. For metalltag kan beslaget fastgøres ved perforering, så installationen er relativt enkel. Betontag bruger normalt ekspansionsbolte eller kemiske ankre til at fikse beslaget, men det er nødvendigt at bekræfte, om strukturens struktur kan bære vægten af ​​beslagssystemet.

Derudover skal tagoverfladen også evalueres. Hvis der er revner, unduleringer eller aldringsproblemer på tagoverfladen, kan dette påvirke stabiliteten og langvarig levetid for beslagssystemet. Derfor skal tagoverfladen før installationen inspiceres for at sikre, at der ikke er nogen ødelagte eller ujævne områder. Hvis det konstateres, at taget er alvorligt beskadiget, kan det være nødvendigt at repareres, før man overvejer at installere det fotovoltaiske system.

5. Tagvedligeholdelse og sikkerhed

Vedligeholdelsen og sikkerheden af ​​taget er en af ​​de faktorer, der skal overvejes, når man installerer et fotovoltaisk beslagssystem. Det fotovoltaiske beslagssystem skal installeres fast, så vandets stabilitet og pålidelighed skal sikres. Hvis der er strukturelle problemer med taget, såsom tag, der synker, revner eller lækker, skal de repareres, før de installerer PV -monteringssystemet.

Derudover skal tagets sikkerhed også evalueres. Under installationsprocessen er bygningsarbejderne nødt til at sikre tagets sikkerhed for at undgå sikkerhedsulykker forårsaget af forkert drift. Når du installerer det fotovoltaiske understøttelsessystem, er det nødvendigt at sikre, at taget kan bære vægten af ​​installationsudstyret og bygningsarbejderne, så der kræves en detaljeret evaluering af taget for at sikre sikkerhed under byggeprocessen.

Hvordan man vælger det passende PV -monteringssystem I henhold til tagmaterialet

PV -monteringssystemet er den centrale del af det fotovoltaiske kraftproduktionssystem. Dets hovedfunktion er at fastgøre de fotovoltaiske moduler på taget og sikre dens stabilitet og sikkerhed. Valget af tagmaterialer påvirker direkte design- og installationsmetoden til PV -monteringssystemet. Forskellige typer tagmaterialer har forskellige egenskaber. Derfor, når man vælger fotovoltaiske understøtninger, skal faktorer såsom tagstrukturen, bærende kapacitet, vindmodstand, og om det er let at perforere, betragtes som omfattende.

1. asfalt helvedesild tag

Asfalt -helvedesildtag er almindelige i boligbygninger og har fordelene ved god vandtæt ydeevne, enkel konstruktion og lave omkostninger. Imidlertid er asfalt -helvedesildtag relativt tynde og har begrænset strukturel lejekapacitet. Derfor, når man vælger et PV -monteringssystem, skal der lægges særlig vægt på matchning af lejekapacitet. Da asfalthelvedesildmaterialet er blødt, kan direkte boring forårsage skade på det vandtætte lag og påvirke tætningen af ​​taget.

Til asfalt-helvedesildtag vælges normalt ikke-perforerede understøttelsessystemer, eller understøttelsestyper med mindre penetration anvendes. Disse understøtninger kan installeres ved specielle vægtbærende eller klemmemetoder uden at trænge ind i taget for at undgå at skade det vandtætte lag. Flydende understøttelser og vægtbærende understøttelser er normalt bedre valg. Denne type support er let at installere og vil ikke skade tagstrukturen. Det er velegnet til tag med lettere belastninger.

2. metal tag

Metaltagmaterialer inkluderer stålplader, aluminiumsplader osv. Deres største fordele er høj styrke, god holdbarhed, stærk vindmodstand og god vandtæthed. Tagstrukturen på metalltag er normalt stærk og kan modstå store belastninger. Derfor kan du vælge et fast fotovoltaisk beslagssystem, der er direkte boltet på taget, og installationsprocessen er relativt enkel for metalltag, og der er direkte boltet til taget, og installationsprocessen er relativt enkel.

Når du vælger en fotovoltaisk beslag til et metalltag, skal du overveje typen og tykkelsen af ​​metalmaterialet. Til tykkere metalltag kan beslagssystemet rettes direkte til taget ved at slå; For tyndere metalltag skal du vælge et beslagssystem med justerbar støtte for at undgå overdreven tryk på taget. Derudover kan brugen af ​​anti-korrosion metalbeslagssystemer effektivt øge levetiden for fotovoltaiske parenteser, især i områder med relativt fugtige miljøer som havet.

3. fladt tag

Det karakteristiske ved flade tag er, at der ikke er nogen tilbøjelighed, og installationen af ​​fotovoltaiske moduler kræver, at beslagssystemet justerer vinklen på de fotovoltaiske paneler. Flade tag er almindelige i kommercielle bygninger og industrianlæg. De er normalt lavet af beton- eller armeret betonmaterialer og har stærk lejekapacitet. I dette tilfælde kan der bruges en række supportsystemer, herunder faste understøttelser, justerbare understøttelser og flydende understøttelser.

Da flade tag normalt er store i området og ikke har nogen vippevinkel, når man vælger et supportsystem, er det nødvendigt at foretage rimelige vinkeljusteringer i henhold til de specifikke installationssted og lysforhold. Hvis lysforholdene er relativt fast, kan en fast støtte vælges; Hvis belysningsvinklen varierer meget med årstiderne, kan en justerbar understøttelse vælges, eller endda et understøttelsessystem med spor kan bruges til at justere vinklen på det fotovoltaiske modul på forskellige tidspunkter. Eftersom den flade tagstruktur normalt har en stærk lejekapacitet, kan et tungere støttesystem, såsom en ballaststøtte, desuden vælges for at sikre systemets stabilitet.

4. betontag

Betontag er vidt brugt i højhuse og bygninger i højhuse. De er meget stærke og holdbare og har stærk vindmodstand og bærende kapacitet. Til konkrete tag kan forskellige typer understøttelsessystemer vælges, især tunge understøtninger, der kan modstå store belastninger. Kravene til konkrete tag til understøtninger afspejles hovedsageligt i fikseringsmetoden. Generelt bruges et perforeret understøttelsessystem, det vil sige, at understøttelsen er direkte fastgjort til taget ved at slå huller for at sikre stabiliteten af ​​det fotovoltaiske modul.

Når man vælger en beslag, er det nødvendigt at sikre, at beslagsmaterialet har stærk korrosionsmodstand, fordi fugtigheden på betontag er høj, hvilket er let at forårsage korrosionsproblemer i metalbeslaget. Derfor er rustfrit stål eller anti-korrosion behandlede metalbeslag mere egnede. Ved installation af parenteser på betontag skal tagoverfladen også overvejes for at undgå installationsvanskeligheder forårsaget af ujævnheden i beslaget og tagoverfladen.

5. Trætag

Trætag bruges normalt i nogle traditionelle huse eller nogle bygninger med historisk værdi. Deres struktur er let og smuk, men deres bærende kapacitet er relativt svag. Derfor kræver udvælgelsen af ​​fotovoltaiske parenteser til trærak særlig omhu for at undgå at beskadige tagstrukturen eller forårsage aldring og forfald af træet. For at beskytte træstaket skal direkte boring på taget undgås.

Til trærak er de almindeligt anvendte beslagstyper flydende beslagssystemer eller ikke-perforerede beslagssystemer. Det flydende beslagssystem kan stabilt fikse beslaget på taget ved at tilføje vægt eller pressevægt uden at trænge ind i tagoverfladen og kan beskytte træet mod fugt og skade. Derudover kan du også vælge en beslag med mindre penetration, såsom en kombination af selvtappende skruer og tætningsmaterialer for at reducere påvirkningen på tagoverfladen.

6. Tile tag

Flisetag er en almindelig traditionel tagtype, der er egnet til de fleste klimaer. Flisetag er strukturelt stærke, men deres overflade er ujævn, så det er nødvendigt at vælge en PV -beslag, der kan tilpasse sig de uregelmæssigheder i fliseroverfladen. Hovedproblemet med flisetag er, hvordan man effektivt fikserer beslaget effektivt uden at beskadige fliserne.

Til flisetag bruges normalt klemmebeslag eller vægte parenteser. Disse parenteser monterer PV -modulerne på taget ved at klemme eller vægte uden at perforere fliserne. Klembeslagssystemet kan undgå at beskadige tagoverfladen og samtidig sikre, at beslaglæggelsen er stabilitet. Derudover kræver installationen af ​​flisetag også opmærksomhed på forsegling for at forhindre fugtindtrængning.

Designkrav til tag PV Monteringssystem

Som en nøglekomponent i det solcelliske fotovoltaiske kraftproduktionssystem, Tag PV -monteringssystem bærer det vigtige ansvar for at fastgøre de fotovoltaiske moduler på taget. Designet af understøttelsessystemet må ikke kun overveje stabiliteten og sikkerheden af ​​modulerne, men også sikre dets langsigtede pålidelighed og effektivitet. Designkravene til det fotovoltaiske understøttelsessystem på taget involverer mange aspekter, herunder belastningsanalyse, strukturel stabilitet, vind- og snebestandig design, vandtæt ydeevne, installationsmæssig bekvemmelighed osv.

1. bærekapacitet og belastningsanalyse

Det fotovoltaiske understøttelsessystem på taget skal være i stand til at modstå vægten af ​​de fotovoltaiske moduler selv og eksterne miljøbelastninger (såsom vindbelastninger, snebelastninger osv.). Under designet kræves en detaljeret analyse af tagkapaciteten på taget for at sikre, at understøttelsessystemet ikke bliver overbelastet. Når man designer understøttelsen, skal belastningsberegningen udføres i henhold til faktorer som tagtypen, understøttelsesmateriale og vægten af ​​de fotovoltaiske moduler for at sikre systemets stabilitet.

Belastningsanalyse skal overveje statiske belastninger og dynamiske belastninger. Statiske belastninger inkluderer vægten af ​​fotovoltaiske moduler, mens dynamiske belastninger hovedsageligt kommer fra faktorer som vind, snetryk og jordskælv. Vindbelastning er en vigtig faktor, der påvirker stabiliteten af ​​det tagfotovoltaiske beslagssystem, især på steder med høj vindhastighed eller stærk vind i området. Beslagsdesignet skal tage hensyn til påvirkningen af ​​vindtrykket og udføre den nødvendige forstærkning i designet.

2. Strukturel stabilitet og vindmodstand

Det tagfotovoltaiske beslagssystem skal have tilstrækkelig strukturel stabilitet til at modstå forskellige eksterne kræfter under svære vejrforhold, især stærk vind. Designet af beslagssystemet skal overveje forbindelsen mellem beslaget og det fotovoltaiske modul og taget samt styrken og sejheden i materialet. Vindbelastning er en nøglefaktor i design, især i nogle områder med stærk vind. Det fotovoltaiske beslagssystem skal sikre, at tilstrækkelig vindmodstand til at forhindre, at beslaget falder af, eller det fotovoltaiske modul er at blive beskadiget i blæsende vejr.

Vindmodstandsdesignet af beslaget skal følge visse specifikationer under hensyntagen til vindhastigheden, vindtrykket og tagorienteringen i forskellige regioner og vælge det passende beslagsmateriale og struktur. Almindelige beslagstrukturer såsom single-søjlebeslag og dobbeltkolumentbeslag skal designes i henhold til den faktiske situation på taget for at sikre, at beslagssystemet kan opretholde god stabilitet under virkningen af ​​vindbelastning.

3. Anti-korrosion og vejrbestandighed

Da tagterrassen fotovoltaisk beslag skal udsættes for det ydre miljø i lang tid, er korrosionsmodstanden og vejrmodstanden for dets materialer afgørende. Især i områder med fugtighed, saltspray og tung forurening skal korrosionsbestandigheden af ​​beslagssystemet opfylde visse standarder. Almindelige beslagsmaterialer såsom aluminiumslegering, rustfrit stål og galvaniseret stål har alle god korrosionsbestandighed.

Når man designer, skal overfladebehandlingen af ​​beslaget også tage miljøfaktorer i betragtning. For eksempel skal materialer med saltspray-korrosionsbestandighed vælges i kystområder, mens der i områder med mere regn skal være særlig opmærksom på anti-rustdesign. Stik, bolte og andre dele af beslaget bør også overvejes til antikorrosionsbehandling for at udvide beslagets levetid og sikre stabilitet under langvarig brug.

4. vandtæt design

Designet af tagterrassen fotovoltaisk beslagssystem skal sikre, at det vandtætte lag af taget ikke er beskadiget for at undgå unødvendige lækagrisici på taget under installationen. Især på traditionelle flisetag og asfaltflisetag skal beslaget installeres på en måde, der undgår skader på taget, og den gennemtrængende beslag skal forstærkes med professionelle tætningsmaterialer for at sikre tagets vandtætte ydeevne.

Det ikke-penetrerende beslagssystem er en vigtig retning i vandtæt design. Dette beslagssystem installerer fast de fotovoltaiske moduler på taget ved vægtning eller klemme uden at trænge ind i tagoverfladen og undgå skader på vandtæt laget. Det flydende beslagssystem er også en passende mulighed for tag med høje vandtætte krav. Det kan undgå at forlade huller på taget og derved opretholde tagens integritet og vandtæthed.

5. Installation Bekvemmelighed og vedligeholdelighed

Designet af det tagfotovoltaiske beslagssystem skal også tage hensyn til bekvemmeligheden ved installation og efterfølgende vedligeholdelsesbehov. Installationen af ​​beslagssystemet skal forenkles så meget som muligt for at reducere installationstid og arbejdsintensitet og reducere installationsomkostningerne. Når man designer, skal komponenterne i beslaget være lette at transportere, bære og samle, hvilket reducerer de kedelige operationer under behandling og konstruktion på stedet.

Derudover skal beslagssystemet også være let at vedligeholde og inspicere i fremtiden. Under langtidsbrug kan fotovoltaiske moduler påvirke effektproduktionseffektiviteten på grund af støv og snavs, så beslagssystemet skal efterlade plads nok til personalet til at rengøre, inspicere og vedligeholde. Når man designer, skal afstanden mellem parenteser overvejes for at sikre, at der er plads nok til rengøring og vedligeholdelse af fotovoltaiske moduler efter installation.

6. Systemkompatibilitet

Designet af det fotovoltaiske beslagssystem bør også overveje kompatibilitet med fotovoltaiske moduler. PV -moduler af forskellige mærker og modeller varierer i størrelse, vægt osv., Så beslagssystemet skal have en vis grad af tilpasningsevne for at understøtte forskellige typer PV -moduler. På samme tid bør beslagsforbindelsesmetoden sikre pålidelig forbindelse med PV -modulet for at undgå løsning eller forskydning af modulet på grund af uoverensstemmelse mellem beslaget og modulet.

For storskala PV-kraftproduktionssystemer skal design af beslagssystemet også overveje koordineringen med andre komponenter såsom invertere, kabler og overvågningssystemer for at sikre effektiv drift af hele PV-kraftproduktionssystemet. I store projekter skal design af beslagssystemet tage højde for integration og modularitet for at lette efterfølgende ekspansion og opgraderinger.

Hvordan sikrer tagfotovoltaisk beslag stabiliteten og sikkerheden af ​​fotovoltaiske paneler?

Det tagfotovoltaiske beslagssystem er en uundværlig del af det fotovoltaiske kraftproduktionssystem. Det bærer opgaven med at fastgøre de fotovoltaiske paneler sikkert og stabilt på taget. Den fotovoltaiske beslag må ikke kun sikre fikseringen af ​​de fotovoltaiske komponenter, men også effektivt håndtere eksterne miljøfaktorer som vind, regn og sne for at sikre den langsigtede sikkerhed og stabile drift af systemet. Design og installation af beslagssystemet påvirker direkte stabiliteten og sikkerheden af ​​de fotovoltaiske paneler.

1. styrkes forbindelsen mellem beslaget og taget

Designet af det tagfotovoltaiske beslagssystem skal først sikre, at der er en pålidelig forbindelse mellem beslaget og taget. Uanset om det er en fast beslag, en justerbar beslag eller en flydende beslag, påvirker forbindelsens fasthed og stabilitet direkte sikkerheden for de fotovoltaiske komponenter. Der er normalt to måder at forbinde beslagssystemet til taget på: perforeret og ikke-perforeret. Den perforerede beslag er fastgjort til taget af bolte. Denne metode er velegnet til tag med faste materialer såsom metalltag og betontag; Mens den ikke-perforerede beslag er installeret ved vægtning eller klemme, som er velegnet til tag, såsom asfaltfliser og fliser for at undgå at skade det vandtætte lag af taget.

De forbindelsesdele af beslagssystemet, såsom bolte, spænder og trykplader, er normalt lavet af korrosionsbestandige materialer, såsom rustfrit stål og aluminiumslegering for at forbedre forbindelsesstyrken mellem bracket og taget. Under virkningen af ​​eksterne kræfter såsom vindbelastning, tunge sne eller jordskælv, kan disse forbindelsesdele effektivt transmittere og sprede eksterne kræfter for at sikre, at de fotovoltaiske paneler er fast installeret på taget, hvilket undgår sikkerhedsfarerne for fotovoltaiske paneler, der falder af eller skifter på grund af løse forbindelser.

2. Forbedre vindmodstand

Vind er en af ​​de vigtigste faktorer, der påvirker stabiliteten af ​​tagterrassene fotovoltaiske beslagssystemer, især i områder med stærk vind. For at sikre stabiliteten af ​​fotovoltaiske paneler skal beslagssystemet have tilstrækkelig vindmodstand. Når det designes, skal beslagssystemet beregne vindbelastningen baseret på faktorer som vindniveau, tagorientering og påvirkningen af ​​de omgivende bygninger. Materialet og strukturen af ​​beslaget skal være i stand til at modstå virkningen af ​​stærk vind for at undgå forskydning eller fald af, når vindhastigheden er høj.

Vindmodstandsdesignet af beslagssystemet inkluderer stigning i beslagets vindmodstand, med rimelighed at designe beslagens hældningsvinkel og styrke den faste forbindelse med taget. I nogle områder med stærk vind bruges normalt forstærkede beslagstrukturer til at øge vægten og størrelsen af ​​beslaget for at forbedre systemets vindmodstand. For at forhindre opdrift eller tryk genereret af vinden i at påvirke de fotovoltaiske paneler, skal beslagsdesignet også overveje layout og installationsvinkel på de fotovoltaiske paneler for at sikre, at de kan fungere stabilt i stærk vind.

3. Overvej snebelastningsmodstand

I kolde områder eller snedækkede miljøer skal det fotovoltaiske beslagssystem også have god snebelastningsmodstand. Sneopsamling øger ikke kun vægten af ​​fotovoltaiske moduler, men kan også forårsage tryk på beslaget, især når taget har en lille hældningsvinkel, er snlaget let at akkumulere, hvilket øger belastningen på beslaget. Derfor skal designet af beslaget tage hensyn til trykket af sneakkumulering og tagkapaciteten på taget.

For at forbedre sne -modstanden i det fotovoltaiske beslagssystem kan designet bruges til at øge beslagfundamentet, øge beslagsafstanden osv. For at sprede snebelastningen for at undgå overdreven tryk på en enkelt beslag. På samme tid skal materialet i beslaget også have tilstrækkelig holdbarhed til at modstå langvarig snetryk uden deformation eller skade. Især i områder med høj bredde eller snedækkede områder er snebestandighedsdesignet af beslagssystemet en vigtig faktor for at sikre stabiliteten af ​​fotovoltaiske paneler.

4. Forhindre bevægelse og hældning af fotovoltaiske paneler

Stabiliteten af ​​fotovoltaiske parenteser skal også sikre, at fotovoltaiske paneler ikke bevæger sig eller vipper i nogen vandret eller lodret retning efter installationen. Det strukturelle design af beslagssystemet skal sikre, at de fotovoltaiske paneler er fast fastgjort for at forhindre vind, vibrationer eller andre eksterne kræfter i at få de fotovoltaiske paneler til at løsne eller vippe. Når du installerer beslaget, skal du sikre dig, at hvert forbindelsespunkt på beslaget er fast, og at fikseringsmetoden med det fotovoltaiske panel er passende.

Almindelige fixemetoder til beslag inkluderer klemme, komprimering og boltfiksering, som effektivt kan forhindre det fotovoltaiske panel i at bevæge sig under vind eller vibration. Derudover skal installationsvinklen på det fotovoltaiske panel også rimeligt justeres i henhold til lysforholdene og vejrforholdene i regionen for at reducere virkningen af ​​det ydre miljø på det fotovoltaiske panel og forbedre dets stabilitet og kraftproduktionseffektivitet.

5. Forhindre overdreven temperaturændringer

Fotovoltaiske moduler vil blive påvirket af temperaturændringer under langvarig anvendelse, især i områder med store temperaturforskelle. Temperaturændringer kan få fotovoltaiske paneler til at udvide eller sammentrække og derved påvirke stabiliteten af ​​fotovoltaiske paneler. For at undgå denne situation skal design af det fotovoltaiske beslag have en bestemt temperaturtilpasningsevne og bruge høje temperaturer og lavtemperaturresistente materialer for at sikre, at beslaget kan opretholde sin strukturelle stabilitet under forskellige klimatiske forhold.

På samme tid skal installationsmetoden for beslagssystemet tage hensyn til faktorerne for termisk ekspansion og sammentrækning. For eksempel skal der være nok plads mellem beslaget og det fotovoltaiske panel til at lade det fotovoltaiske panel udvide og sammentrække lidt på grund af temperaturændringer for at undgå overdreven stress, der forårsager skade eller falder af det fotovoltaiske panel.

6. Anti-korrosion og holdbarhed

Det tagfotovoltaiske beslagssystem skal udsættes for det ydre miljø i lang tid, så anti-korrosionsydelse er afgørende. Beslagsmaterialet skal have god korrosionsmodstand for at forhindre korrosion i miljøer som fugt og saltspray, hvilket påvirker beslagets styrke og stabilitet. Almindelige korrosionsbestandige materialer inkluderer rustfrit stål, aluminiumslegering, galvaniseret stål osv. Disse materialer kan effektivt udvide beslagets levetid og undgå fiasko af beslagstrukturen på grund af korrosion.

Overfladebehandlingen af ​​beslagssystemet spiller også en anti-korrosionsrolle. For eksempel kan brugen af ​​sprøjtning, anodisering og andre behandlingsmetoder forbedre korrosionsmodstanden på beslagsoverfladen, sikre, at beslagssystemet altid opretholder god ydelse under langvarig brug og undgår at løsne eller falde ned af det fotovoltaiske panel på grund af korrosion.

7. Vedligeholdelse og reparation

Designet af det fotovoltaiske beslagssystem må ikke kun sikre stabiliteten og sikkerheden i det fotovoltaiske panel, men overvej også den efterfølgende vedligeholdelse og reparation. Under designet skal beslagssystemet være let at rengøre, inspicere og reparere for at forlænge levetiden for det fotovoltaiske system. Der skal efterlades tilstrækkelig plads mellem de fotovoltaiske moduler og beslaget til at lette personalet til at operere i daglig vedligeholdelse og undgå virkningen af ​​urimeligt beslagsdesign på det senere vedligeholdelsesarbejde.

På samme tid bør beslagsdesignet undgå støv eller akkumulering af vand, der påvirker kraftproduktionseffektiviteten af ​​det fotovoltaiske panel. Beslagetsystemet skal designes til en let at rengøre struktur for at undgå overdreven snavs, der akkumuleres på beslagsoverfladen eller omkring det fotovoltaiske panel, der påvirker driftseffektiviteten af ​​det fotovoltaiske system.

Hvordan man forbinder PV m Ounting -system til tagstrukturen

PV -monteringssystemet er en uundværlig del af solenergiproduktionssystemet, som hovedsageligt er ansvarlig for at installere de fotovoltaiske paneler på taget eller jorden. Forbindelsesmetoden mellem understøttelsessystemet og tagstrukturen bestemmer direkte stabilitet, sikkerhed og langvarig pålidelighed af det fotovoltaiske system. Den korrekte forbindelsesmetode kan sikre den stabile drift af understøttelsessystemet under ekstreme vejrforhold såsom vind, regn og sne. Forskellige typer tag kræver forskellige forbindelsesmetoder for at sikre fasthed og beskyttelsesydelse af understøttelsessystemet.

1. Forbindelse mellem træstak og PV -monteringssystem

Trætag er normalt sammensat af træbjælker og træbestyrer, og den bærende struktur er relativt let. Når man installerer fotovoltaiske understøtninger, skal der lægges særlig vægt på valget af forbindelsesmetode, fordi strukturen af ​​træ er relativt blød og meget variabel. Generelt installeres forbindelsesmetoden for træstak hovedsageligt ved bolte, der trænger ind i taget eller specielle fastgørelsesbeslag.

Almindelige forbindelsesmetoder inkluderer følgende:

Penetrationsforbindelse: Denne metode er at fikse beslaget til træbjælkerne eller træpladerne i træstaket ved at slå huller og bruge ekspansionsbolte eller kemiske ankre til forstærkning. Det skal bemærkes, at det, når det trænger ind i taget, skal sikres, at det vandtætte lag ikke bliver beskadiget. Under installationen skal hullerne fyldes med tætningsmaterialer (såsom vandtæt pakninger) for at forhindre, at regnvand trænger ind.

Ikke-penetrerende bracket-system: I nogle situationer, hvor du ikke ønsker at beskadige vandtæt laget, kan du vælge et ikke-penetrerende beslagssystem. Dette system fikserer beslaget på taget ved klemme eller vægtning og kræver ikke boringshuller på taget, så det påvirker ikke det vandtætte lag. Selvom denne metode er mere venlig med træstak, skal trælagens bærende kapacitet overvejes.

Når du installerer fotovoltaiske parenteser på træstak, skal du sikre dig, at lejekapaciteten for hver beslaglæggelse af faste punkter matcher træstakets strukturelle kapacitet for at undgå at løsne beslaget på grund af forfald eller aldring af træet.

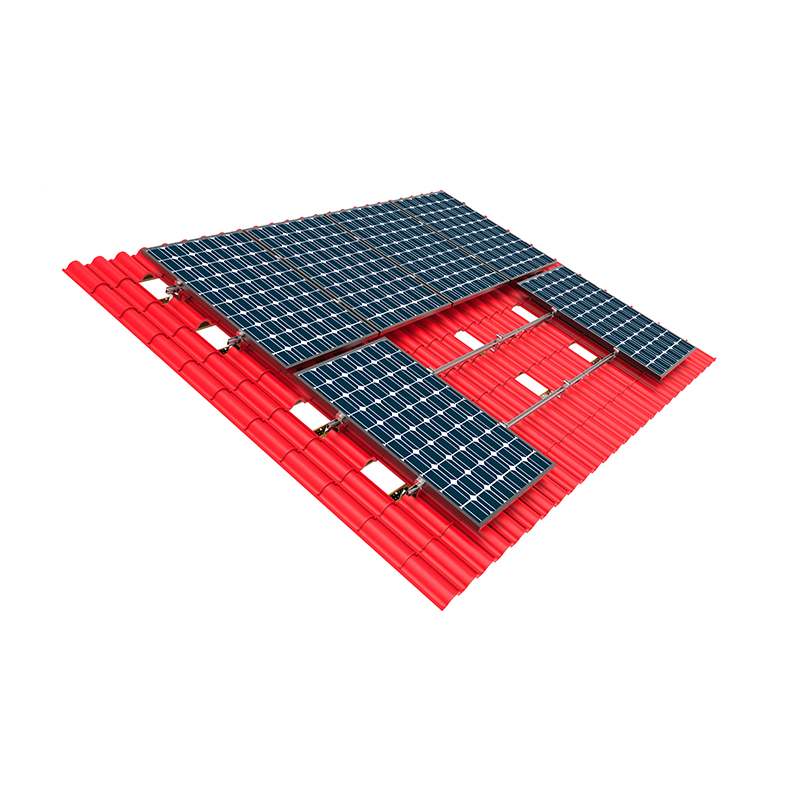

2. Forbindelse mellem flisetag og fotovoltaisk beslagssystem

Forbindelsen mellem flisetag er relativt kompliceret, og typen af ​​fliser og strukturens struktur skal overvejes i designet af beslagssystemet. Flisetag består normalt af et lag fliser og en træstruktur eller betonlag nedenunder. Når man installerer fotovoltaiske parenteser, skal der rettes særlig opmærksomhed for at undgå at beskadige vandtæt lag for at forhindre taglækager.

Almindelige forbindelsesmetoder inkluderer:

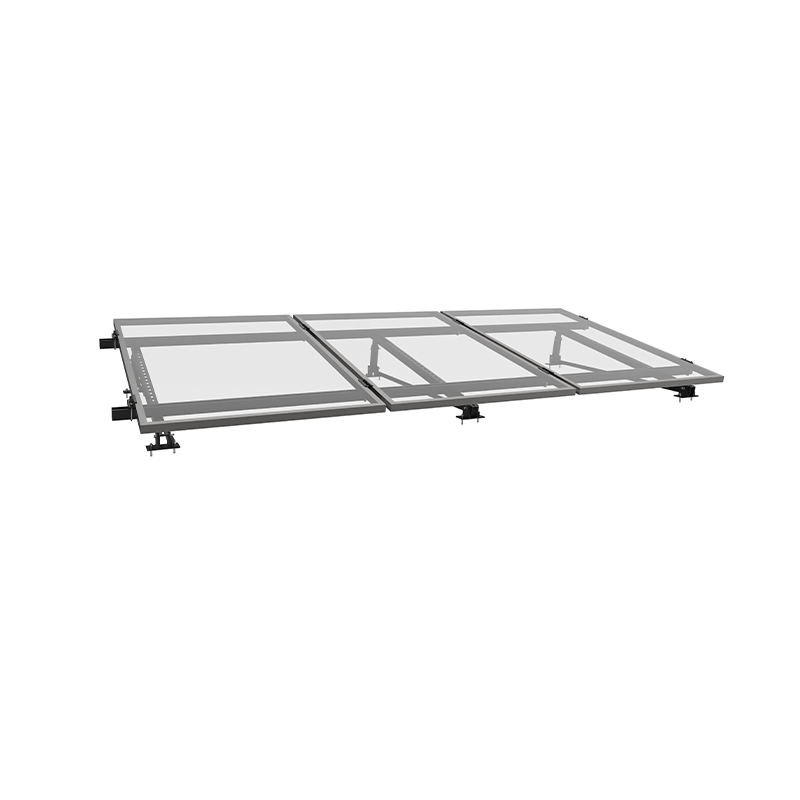

Penetrerende forbindelse: Dette er en metode til at forbinde beslaget til den underliggende struktur af taget ved at bore huller. Beslaget er forbundet til træbjælker eller betonlag på taget af bolte for at sikre stabiliteten af ​​det fotovoltaiske system. Under installationen skal penetrationshullerne være vandtæt for at sikre, at tagets vandtætte ydeevne ikke påvirkes. Vandtæt puder, forseglingsringe eller andre vandtætte materialer bruges normalt til at fylde hullerne.

Ikke-penetrerende beslagssystem: Ikke-penetrerende beslagssystem fikserer normalt beslagssystemet ved at klemme fliser eller bruge vægte. Denne metode undgår at skade fliser og vandtætte lag og er velegnet til lejligheder, hvor du ikke ønsker at skade tagstrukturen eller foretage ændringer i stor skala.

For flisetag skal design af beslagssystemet tage højde for typen og tykkelsen af ​​fliser og den strukturelle lejekapacitet på taget for at sikre, at vægten er jævnt fordelt på installationsstedet for hver beslag.

3. Forbindelse mellem metalltag og fotovoltaiske beslagssystemer

Metaltag bruges ofte i industrielle og kommercielle bygninger på grund af deres lethed, holdbarhed og let installation. Installation og vedligeholdelse af metalltag er relativt enkle, og forbindelsesmetoderne for fotovoltaiske parenteser er relativt forskellige. Almindelige materialer til metalltag inkluderer stålplader, aluminiumsplader osv. Beslagssystemet kan normalt tilsluttes tagstrukturen ved direkte at fastgøre det til overfladen af ​​metalltaget eller gennemtrænge metalpladen.

Almindelige forbindelsesmetoder inkluderer:

Penetrationsforbindelse: I metalltag er beslaget forbundet til tagstrukturen ved at trænge ind i tagpladen på taget. På grund af den stærke bærende kapacitet af metalltag er penetrationsforbindelser normalt meget stabile. Brug vandtæt materialer (såsom vandtæt pakninger) til at fylde hullerne for at forhindre regnvand i at trænge ind i taget.

Forbindelse med ikke-penetration: Hvis du ikke ønsker at skade metalltaget, kan du vælge et ikke-penetrationsbeslagssystem. Denne type beslagssystem fikserer beslaget ved at klemme metalltaget eller fikse det efter vægt, magnetisk sugning osv. På denne måde behøver beslaget ikke at slå huller eller trænge ind i tagoverfladen, så det vil ikke påvirke vandets vandtæt ydeevne. Velegnet til fotovoltaiske installationsprojekter, der ikke kræver nogen skade på taget.

Metaltag har stærk vindmodstand og lejekapacitet, så design af beslagssystemet kan anvende en mere fleksibel forbindelsesmetode for at sikre systemets stabilitet.

4. Forbindelse mellem beton tag og fotovoltaisk beslagssystem

Betontag er normalt strukturelt stabile og har en stærk bærende kapacitet, så de er egnede til at installere tungere fotovoltaiske beslagssystemer. Betontag er almindelige i industrielle og kommercielle bygninger. Når man installerer fotovoltaiske parenteser, kan parenteserne fastgøres med ekspansionsbolte, kemiske ankre eller andre forstærkningsforanstaltninger.

Almindelige forbindelsesmetoder inkluderer:

Penetrationsfixering: Betontag kan fikse beslaget til betonlaget gennem ekspansionsbolte eller kemiske ankre. Denne metode er normalt meget stabil og kan modstå store belastninger. Når man udfører penetrationsforbindelse, er det nødvendigt at sikre, at hullerne er forseglet og vandtæt for at forhindre, at regnvand siver ind.

Ikke-penetrationsretlægning: I nogle situationer, hvor du ikke ønsker at bore huller eller ikke ønsker at skade storskemaet på bygningen, kan du vælge et ikke-penetrationsbeslagssystem. Dette system stabiliserer normalt beslaget på taget ved vægtning eller klemme.

For betontag behøver installationen af ​​beslaget ikke at bekymre sig for meget om det bærende problem, men der skal lægges særlig vægt på kontaktdelen mellem beslaget og taget for at undgå skader på tagmaterialet på grund af overdreven lokalt pres.

5. Forholdsregler for tilslutning af fotovoltaiske parenteser til tag

I installationen af ​​alle tagtyper er forbindelsen mellem den fotovoltaiske beslag og taget ikke kun for at stabilisere beslaget, men også for at sikre systemets langsigtede stabilitet og sikkerhed. Følgende punkter er spørgsmål, der har brug for særlig opmærksomhed under installationen:

Vandtæt behandling: Uanset hvilken forbindelsesmetode der vælges, er det nødvendigt at sikre, at vandtæt laget ikke bliver beskadiget. Til penetrationsforbindelse skal materialer såsom tætningsringe og vandtætte pakninger bruges for at sikre, at den vandtætte ydeevne omkring forbindelseshullet er intakt.

Belastning og lejekapacitet: Hvert tag har en anden bærende kapacitet. Når du installeres, skal du vælge den passende forbindelsesmetode i henhold til tagets bærende krav. Især når du installerer flere fotovoltaiske moduler, skal du sikre dig, at tagstrukturen kan modstå de fotovoltaiske paneler, beslag og eksterne miljømæssige belastninger (såsom vindbelastninger, snebelastninger osv.).

Sikkerhed: Under installationsprocessen skal alle stik, bolte og nødder strammes for at sikre en stabil forbindelse. Derudover skal forbindelsespunkterne mellem beslaget og taget kontrolleres regelmæssigt for at sikre, at der ikke er nogen løsning eller skade under langvarig drift.

Installationsprocessen med tagfotovoltaisk beslagssystem

Det tagfotovoltaiske beslagssystem er en vigtig del af det fotovoltaiske kraftproduktionssystem, der bærer nøgleopgaven for at installere fotovoltaiske moduler på taget. Dens installationsproces påvirker direkte den fotovoltaiske systems stabilitet, effektivitet og sikkerhed. En standard tagfotovoltaisk beslagsinstallationsproces inkluderer normalt planlægning og design, installation af beslag, fotovoltaisk modulinstallation og systemledninger.

1. Forberedelse før installation

Før installation af det fotovoltaiske beslagssystem er det nødvendigt med detaljeret sideundersøgelse og planlægning. Før installationen skal strukturens struktur først kontrolleres for at sikre, at tagets bærende kapacitet opfylder kravene. Detaljerede poster over tagtype, vippevinkel, overflademateriale osv. Laves for at give et grundlag for design og installation af beslagssystemet.

Designet af tagfotovoltaisk beslag skal justeres i henhold til den faktiske situation på taget. For forskellige typer af tag, såsom metalltag, flisetag, asfaltflisetag osv., Kan installationsmetoden i beslagssystemet være anderledes. Antallet, layout, vinkel og installationsafstand af fotovoltaiske moduler skal også overvejes under designprocessen for at sikre, at det fotovoltaiske system kan modtage sollys i den bedste vinkel og sikre stabilitet.

2. Udvælgelse og transport af bracketsystem

Vælg et passende beslagssystem i henhold til den specifikke situation og designkrav på taget. Beslagssystemet inkluderer normalt komponenter som basisbeslaget, stik og vinkeljusteringsenheder. Afhængigt af tagmaterialet er der mange typer beslagssystemer, såsom perforerede parenteser, ikke-perforerede parenteser (såsom vægtede beslag), flydende parentetter osv. Materialerne i parentesystemet er normalt aluminiumslegering, rustfrit stål, galvaniseret stål osv., Som har gode antikorrosionsfolk.

Når beslagssystemet er bestemt, er det næste trin transport af beslagskomponenterne. Da beslagssystemet skal tilpasses i henhold til forskellige projekter, skal sikkerheden for beslagskomponenterne sikres under transport for at forhindre skader eller deformation under transport. Installationsteamet skal kontrollere alle beslagskomponenter på forhånd for at sikre, at tilbehøret er komplette og erstatte eller reparere beskadigede komponenter.

3. Installer Bracket Foundation

Det første trin i installationsprocessen for beslaget er at installere Bracket Foundation. For forskellige typer tag er installationsmetoden til Bracket Foundation forskellig. Til betontag kan perforerede parenteser bruges til at fikse beslaget til taget med ekspansionsbolte eller kemiske ankre. Til flisetag eller asfaltflisetag kan der bruges ikke-perforerede beslagssystemer. Denne type beslag fikserer den fotovoltaiske beslag ved vægtning eller klemme for at undgå at beskadige vandtæt lag.

Når du installerer Support Foundation, skal du sikre dig, at supportfonden er placeret nøjagtigt og kan modstå belastningerne af de fotovoltaiske moduler og det ydre miljø (såsom vindbelastning, snebelastning osv.). Installationsprogrammet skal nøjagtigt måle installationspositionen for understøttelsen i henhold til designtegningerne for at undgå, at understøttelsesafstanden er for stor eller for lille til at sikre stabiliteten af ​​de fotovoltaiske moduler.

Efter at Support Foundation er installeret, er det også nødvendigt at kontrollere horisontaliteten og lodretheden for at sikre, at hver support kan installeres stabilt i den forudbestemte vinkel og position for at undgå vipping eller ujævnhed i støtten.

4. Installer supportkolonner og bjælker

Efter at Support Foundation er installeret, er det næste trin at installere supportkolonner og bjælker. Supportkolonnen er hoveddelen af ​​understøttelsesfotovoltaisk modul, normalt lavet af aluminiumslegering eller rustfrit stål. Ved installation af søjlen skal søjlen være tæt forbundet til tagfundamentet, og kolonnens højde skal justeres i henhold til hældningsvinklen på det fotovoltaiske modul for at sikre, at det fotovoltaiske modul kan modtage sollys i den bedste vinkel.

Ved installation af søjlen skal niveauet og lodrettsmåleren bruges til præcis justering for at sikre, at hver kolonne er lodret og stabil. Når kolonnen er installeret, skal bjælken installeres næste. Strålens funktion er at forbinde søjlerne for at danne en stabil understøttelsesramme. Bjælkerne er normalt forbundet med hurtig låsning, hvilket gør installationsprocessen lettere og mere effektiv.

Forbindelsen mellem kolonnerne og bjælkerne kan boltes eller snappes, afhængigt af design af beslagssystemet. Under installationsprocessen skal alle bolte og snaps strammes for at undgå løsning eller sikkerhedsfare ved senere brug.

5. Installation af fotovoltaiske paneler

Efter at beslagsrammen er bygget, begynder installationsstadiet med fotovoltaisk panel. Fotovoltaiske paneler installeres normalt ved at fikse dem til parenteserne. Installationspositionen og retning for hvert fotovoltaisk panel skal være nøjagtigt i overensstemmelse med designkravene. Forbindelsen mellem det fotovoltaiske panel og beslaget fastgøres normalt med klemmer eller bolte.

Ved installation af fotovoltaiske paneler skal installationsprogrammet sikre, at retningen og vinkelen på de fotovoltaiske paneler opfylder designkravene for at undgå skæv eller ujævnt fotovoltaiske paneler. Under installationsprocessen skal der efterlades passende huller mellem fotovoltaiske paneler for at tillade luftcirkulation, reducere temperaturstigningen og sikre langvarig og effektiv drift af de fotovoltaiske paneler.

Når de fotovoltaiske paneler er installeret, er det også nødvendigt at kontrollere, om forbindelsen mellem de fotovoltaiske paneler og parenteserne er fast, og sikre, at overfladen af ​​de fotovoltaiske paneler ikke er rent, og der er ikke noget snavs eller snavs, der påvirker kraftproduktionseffektiviteten af ​​de fotovoltaiske paneler.

6. Elektrisk forbindelse og ledninger

Når det fotovoltaiske beslag og det fotovoltaiske panel er installeret, er det næste trin elektrisk forbindelse og ledninger. Ledninger er det vigtigste link for at sikre, at det fotovoltaiske kraftproduktionssystem kan fungere korrekt. Under ledningsprocessen er det nødvendigt at rimeligt vælge kabler, stik og invertere i henhold til spænding og aktuelle parametre for de fotovoltaiske komponenter og systemets designkrav.

Når ledninger skal alle kabler skal dirigeres i overensstemmelse med standardspecifikationer for at sikre, at kablerne ikke er beskadiget af eksterne kræfter og undgå overdreven kabelbøjning. Kablerne skal fastgøres med specielle kabelklemmer eller parenteser for at undgå direkte kontakt mellem kablerne og tagoverfladen og forhindre aldring af kabel på grund af friktion eller ultraviolet stråling.

Når alle elektriske forbindelser er afsluttet, skal installationsprogrammet gennemføre en elektrisk inspektion af systemet for at sikre, at hvert forbindelsespunkt har god kontakt, og at der ikke er nogen risiko for kortslutning eller lækage i den elektriske linje. På samme tid skal inverterens arbejdsstatus kontrolleres for at sikre, at den normalt kan konvertere DC til AC.

7. Endelig inspektion og idriftsættelse

Når alt installationsarbejdet er afsluttet, er det sidste trin at gennemføre en endelig inspektion og idriftsættelse af systemet. Dette inkluderer kontrol af stabiliteten af ​​beslagssystemet, sikring af, at alle forbindelsesdele er fastgjort på plads, og de fotovoltaiske paneler er ikke løse eller vippet. På samme tid skal det elektriske system gennemgå en detaljeret sikkerhedsinspektion for at sikre, at den elektriske forbindelse opfylder sikkerhedsstandarderne og undgår elektriske ulykker.

Under fejlfindingsprocessen skal systemets udgangseffekt, opladningseffektivitet og andre præstationsindikatorer testes for at sikre, at det fotovoltaiske system kan fungere normalt efter installation og opnå den designede kraftproduktionskapacitet. Installationsprogrammet skal føre en detaljeret registrering af driftsstatus for hele systemet og optimere og justere systemet i henhold til faktiske betingelser.

Har det fotovoltaiske beslagssystem brug for regelmæssig vedligeholdelse?

Som en vigtig del af det fotovoltaiske kraftproduktionssystem er det fotovoltaiske beslagssystem ansvarlig for at installere de fotovoltaiske moduler på taget eller jorden. Stabiliteten af ​​dens design og installation er direkte relateret til den langsigtede driftseffektivitet og sikkerhed for hele det fotovoltaiske system. Selvom det fotovoltaiske beslagssystem i sig selv ikke har komplekse elektriske komponenter, har det stadig brug for regelmæssig inspektion og vedligeholdelse. Vedligeholdelse af beslagssystemet kan ikke kun forlænge sin levetid, men også sikre den samlede ydelse og sikkerhed for det fotovoltaiske system.

1. Anti-korrosionsydelse af beslagssystemet

Det fotovoltaiske beslagssystem installeres normalt udendørs og udsættes for det naturlige miljø i lang tid. Eksterne faktorer såsom klimaændringer, vind, nedbør og ultraviolette stråler vil påvirke materialerne i beslaget, især metalbeslaget, som er modtagelig for korrosion. I fugtigt, saltspray, stærkt sollys og andre miljøer kan overfladebehandlingen og antikorrosionsbelægningen af ​​beslaget gradvist ældes, hvilket fører til korrosion.

Regelmæssig vedligeholdelse kan effektivt opdage, om beslagets antikorrosionslag er intakt, påvise korrosionsproblemer i tiden og reparere eller erstatte dem. For eksempel, når aluminiumslegeringsbeslaget udsættes for et fugtigt miljø i lang tid, kan overfladoxidlaget nedbrydes på grund af ultraviolet stråling og regn erosion, hvilket påvirker dets anti-korrosionsydelse. Derfor er det nødvendigt at regelmæssigt inspicere understøttelsessystemet, især overfladebelægningen af ​​støtten, for at sikre god anti-korrosionseffekt og forhindre, at langsigtet korrosion beskadiger understøttelsessystemet.

2. Inspektion af fastgørelsesmidler og forbindelsesdele

Stabiliteten af ​​PV -monteringssystemet afhænger hovedsageligt af fastgørelsesmidlernes fasthed og forbindelsesdele. Over tid kan forbindelsen mellem understøttelsen og taget eller jorden løsne på grund af temperaturændringer, vind eller andre eksterne faktorer. Løsning af fastgørelsesmidler vil ikke kun forårsage, at understøttelsen er ustabil, men påvirker også installationspositionen af ​​det fotovoltaiske modul, påvirker systemets kraftproduktionseffektivitet og kan endda forårsage, at det fotovoltaiske modul falder, hvilket forårsager sikkerhedshjil.

Derfor er regelmæssig inspektion og forstærkning af fastgørelsesmidler såsom bolte, nødder og spænder i understøttelsessystemet en vigtig foranstaltning for at sikre den langsigtede stabile drift af understøttelsessystemet. I områder med høj vindhastighed kan vindbelastninger forårsage yderligere tryk på understøttelsessystemet, hvilket får forbindelsesdelene til at løsne eller deformere, så det er nødvendigt regelmæssigt at kontrollere fastgørelsesstatus for disse dele for at forhindre sikkerhedsfare forårsaget af løsning.

3. rengørings- og støvopsamlingsproblemer

Selvom hovedfunktionen af ​​PV -monteringssystemet er at understøtte fotovoltaiske moduler, kan huller og samlinger mellem understøttelsen og det fotovoltaiske panel også blive steder til støvakkumulering. Især i tørre og støvede områder akkumuleres støv og snavs let på overfladen af ​​beslaget eller mellem beslaget og det fotovoltaiske modul, der påvirker luftcirkulationen og varmeafledningen af ​​det fotovoltaiske system, og dermed påvirker kraftproduktionseffektiviteten af ​​det fotovoltaiske panel.

Rengøring af regelmæssigt rengøring af beslagssystemet og dets omgivende miljø kan ikke kun forbedre kraftproduktionseffektiviteten af ​​det fotovoltaiske system, men forhindrer også, at snavs eroderer bracketmaterialet. Under rengøringsprocessen skal der lægges særlig vægt på ikke at beskadige brackets anti-korrosionslag og undgå at bruge for uslebne værktøjer eller rengøringsmidler. Regelmæssig rengøring er især vigtig i nogle varme eller støvede miljøer.

4. Forebyggende inspektion og vedligeholdelse

Et andet vigtigt aspekt af regelmæssig vedligeholdelse af fotovoltaiske beslagssystemer er at udføre forebyggende inspektioner. Fotovoltaiske beslagssystemer er generelt en langsigtet investering, normalt med en designliv på 25 år eller endda længere. Derfor er det mere økonomisk og effektivt at opdage potentielle problemer og reparere dem i tide end at udføre store reparationer efter alvorlige fejl.

For eksempel er vindmodstanden for fotovoltaiske parenteser en nøglefaktor i systemdesign. Efterhånden som brugstiden øges, kan beslagets vindmodstand blive beskadiget. Kontroller regelmæssigt den samlede stabilitet af beslaget, især efter storme og stærk vind, for at kontrollere, om beslaget er løs eller beskadiget for at sikre, at de fotovoltaiske moduler kan forblive stabile under ugunstige vejrforhold.

Derudover skal forbindelsen mellem beslaget og tagets vinkeljusteringsindretning, forbindelsen mellem beslaget og taget og grundlaget for beslaget kontrolleres regelmæssigt. Ved at opdage potentielle problemer i beslagetsystemet på forhånd, kan fejlfrekvensen i systemdrift reduceres effektivt, og den samlede pålidelighed af det fotovoltaiske system kan forbedres.

5. Jordskælv og snebestandig design af beslagssystemet

I områder med alvorlige jordskælv eller sneakkumulering er jordskælvsmodstanden og snebestandigheden af ​​beslagssystemet især vigtige. Over tid kan det tagfotovoltaiske beslagssystem deformeres på grund af jordskælv eller snepres, især i bjergrige områder eller høje breddegrader, hvor snepress gradvist kan påvirke beslagetsystemet.

Regelmæssigt kontrol af jordskælvsmodstanden og snebestandigheden af ​​beslaget kan effektivt undgå skader på beslaget forårsaget af sne eller jordskælv. I nogle høje sneområder skal der rettes særlig opmærksomhed på kontaktområdet mellem beslaget og taget for at forhindre deformation eller skader på beslaget på grund af overdreven sne eller is. Især til traditionelle flisetag og metalltag skal beslagssystemet kontrolleres regelmæssigt for at sikre, at det kan modstå belastninger under forskellige klimatiske forhold.

6. Systemforbedring og teknologiopdatering

Med fremme af fotovoltaisk industriteknologi dukker nye beslagssystemer konstant op med bedre strukturel optimering og højere sikkerhedsydelse. Under regelmæssig vedligeholdelse er det også muligt at overveje tekniske opdateringer eller forbedringer af gamle beslagssystemer. For eksempel kan vindbestandige eller snebestandige forstærkningskomponenter føjes til det originale beslagssystem, eller nye materialer kan bruges til at erstatte det originale beslagssystem for at forbedre systemets samlede stabilitet og levetid.

Under regelmæssig vedligeholdelse kan resultatet af beslagssystemet evalueres, og beslaget kan opgraderes og renoveres på en rettidig måde i kombination med den nuværende teknologiske udvikling. Dette kan ikke kun forlænge levetiden for det fotovoltaiske beslagssystem, men også forbedre systemets kraftproduktionseffektivitet og forbedre de samlede økonomiske fordele ved det fotovoltaiske kraftproduktionssystem yderligere.

7. Vedligeholdelsescyklus og implementeringsstandarder

Vedligeholdelsescyklussen for det fotovoltaiske beslagssystem varierer afhængigt af region, miljø og systemdesign. Generelt set for fotovoltaiske beslagssystemer i generelle miljøer er en omfattende inspektion og vedligeholdelse en gang om året en almindelig cyklus. I specielle miljøer som stærk vind, kraftig sne og høj luftfugtighed kan vedligeholdelsescyklussen for beslaget muligvis blive forkortet. Hyppigheden og det specifikke indhold af vedligeholdelse skal bestemmes baseret på faktiske forhold og systemforbrugsmiljøet.
