Hvad er de bedste metoder til installation af et bjerg PV -monteringssystem til udendørs applikationer?

Site Assessment og Terrain Analysis for Mountain PV -monteringsinstallationer

Før nogen Mountain PV -montering Systemet er installeret, der udfører en omfattende stedvurdering, og terrænanalyse er et ikke-omsætteligt trin. Denne proces lægger grundlaget for et strukturelt sundt, effektivt og langvarigt fotovoltaisk (PV) kraftproduktionssystem. Bjergmiljøer bringer unikke udfordringer, der kræver en skræddersyet tilgang til undersøgelse, teknik og design.

Forståelse af den geografiske kompleksitet i bjergrigt terræn

Bjergepladser er ofte kendetegnet ved stejle skråninger, inkonsekvent jordsammensætning og uregelmæssige klippeformationer. Disse geografiske egenskaber påvirker direkte systemdesign og kræver præcis kortlægning. Ved hjælp af avancerede værktøjer såsom LIDAR (lysdetektion og spænder), UAV (drone) fotogrammetri og GIS (geografiske informationssystemer) kan ingeniører opnå topografiske data i høj opløsning for at evaluere hældningsgradienten, retning og højde.

Hældningsgradient og aspekt spiller en afgørende rolle i bestemmelsen af ​​panelorientering. En hældning mod syd (på den nordlige halvkugle) modtager typisk det mest sollys, hvilket gør den ideel til PV -installationer. Imidlertid påvirker hældningsvinklen racksystemer, forankringsmetoder og panelets hældningsjusteringer. For stejl en hældning kan kræve terrassering eller strukturel forstærkning, hvilket påvirker både omkostninger og kompleksitet.

Jord- og klippesammensætningsanalyse

I modsætning til Flatland eller Desert Installations, skal Mountain PV -projekter kæmpe med meget variable underjordiske forhold. Ingeniører skal udføre geotekniske vurderinger for at forstå, om jorden er Clayey, Sandy, Loamy eller Rocky. Disse detaljer er vigtige for at vælge mellem bunkerdrevet, jordskrue eller ballastbaserede fundamenter.

Rocky-underlag gør ofte bunke-kørsel umulig uden førboring eller brug af mikropiler. Under sådanne forhold kan kemisk forankring eller betonfodsætninger blive nødvendige. Omvendt kan løs eller ustabil jord kræve dybe pilings eller bredere fundamenter for at fordele belastningen jævnt og forhindre bundfældning eller vipping.

Jordpenetrationsmodstandstest, jordforskydningsstyrkeanalyse og fugtopbevaringsundersøgelser bidrager til fundamentplanlægning. Jordens stabilitet under forskellige belastningsbetingelser-inklusive kraftig sne eller seismisk aktivitet-skal også simuleres for at validere langvarig sikkerhed.

Solsti og skyggeovervejelser

I bjergrige områder kan skygge fra omgivende toppe, træer eller endda selve skråningen drastisk påvirke solenergiudbyttet. En webstedsanalyse skal omfatte skyggemodeller året rundt ved hjælp af software såsom PVSYST eller Helioscope. Disse værktøjer giver mulighed for virtuelle simuleringer af energiproduktion baseret på tid på dagen, sæsonbestemte variationer og panelplacering.

Ethvert skraveret område, selv for en kort del af dagen, kan reducere et panels output eller skabe uoverensstemmende strenge, medmindre de er afbødet med smarte invertere eller effektoptimerne. Som sådan bør strengdesign og skyggestyring være en del af den tidlige analysefase.

Miljø- og klimatiske forhold

Vejrdataindsamling er et andet vigtigt element i vurdering af bjergstedet. Vindhastigheder i højden kan være ekstrem og uforudsigelig, især langs rygge. Ligeledes er sneakkumulering, frysetøningscyklusser og kraftigt regn typisk i forhøjede regioner. Indsamling af mindst et års værdi af meteorologiske data (eller opnåelse af data fra nærliggende vejrstationer) anbefales til at modellere indlæsningsscenarier.

Høj vind- og snebelastning påvirker direkte de strukturelle specifikationer for monteringssystemet. Det valgte design må ikke kun overleve disse betingelser, men opretholde systemintegritet over 25-30 års forventet drift.

Mikroklimater er også almindelige i bjergrige regioner. En nordvendt hældning kan forblive skygge og køligere, hvilket fører til mere sneakkumulering, mens det tilstødende sydvendte område muligvis kan opleve mere termisk ekspansion og sammentrækning. Disse lokale variationer kræver stærkt lokaliserede data og brugerdefineret teknik.

Tilgængelighed og infrastrukturplanlægning

Adgang til bjergsteder involverer ofte logistiske udfordringer. Veje kan være uudviklede eller kun sæsonmæssigt tilgængelige. Transport af materialer og udstyr til stejle, fjerntliggende områder kræver omhyggelig planlægning. En gennemførlighedsundersøgelse bør vurdere omkostningerne og vanskelighederne ved at levere strukturelle komponenter, solcellepaneler, kraner og beton.

I mange tilfælde er helikopterlifter, kabelveje eller midlertidige bjergspor nødvendige for at lette konstruktionen. Disse adgangsbegrænsninger kan have væsentlig indflydelse på projektets tidslinjer og budgetter, så webstedslogistik bør inkluderes i den foreløbige undersøgelsesfase.

Biodiversitet og miljøpåvirkning

Bjergøkosystemer er ofte økologisk følsomme zoner. Stedsvurderingen skal omfatte en undersøgelse af potentiel miljøpåvirkning, herunder forstyrrelse af habitat, erosionsrisiko og skovrydning. Økologiske undersøgelser kan være påkrævet af lokale myndigheder, især inden for beskyttede eller høje biodiversitetsområder.

Erosionskontrolforanstaltninger, såsom silthegn eller forstærket vegetation, kan være påbudt, før enhver udgravning begynder. Derudover skal lokal flora og fauna beskyttes for at undgå sanktioner eller forsinkelser på grund af manglende overholdelse.

Valg af de rigtige PV -monteringsstrukturer til bjergmiljøer

Valget af en passende PV-monteringsstruktur er afgørende for at sikre den langsigtede ydeevne, holdbarhed og sikkerhed for et bjerg PV-monteringssystem. Bjergmiljøer introducerer forskellige udfordringer-ujeven terræn, barske klimaforhold, variable jordkompositioner og vanskelige logistik-som alle påvirker den strukturelle beslutningsproces. Målet er at vælge et system, der afbalancerer styrke, omkostningseffektivitet og let installation.

Rettet hældning vs. justerbare vippemonteringssystemer

Faste-tilt-strukturer bruges ofte i bjergpv-installationer på grund af deres enkelhed og lavere vedligeholdelseskrav. Disse systemer opretholder en konstant vinkel, som normalt er optimeret baseret på stedets breddegrad og årlige solstierdata. I bjergrige regioner kan den naturlige hældning bruges til at matche panelvinklen og minimere behovet for kompleks racking.

Justerbare vippesystemer tilbyder på den anden side fordelen ved sæsonoptimering. Mens de kan forbedre energibeløbet markant i områder med variabel solforekomst, kræver de ofte mere mekaniske komponenter og regelmæssige justeringer, hvilket muligvis ikke er muligt i fjerntliggende eller vanskeligt at få bjergplaceringer.

For de fleste bjerganvendelser foretrækkes et fast tilt-system med en hældningsvinkel, der er lig med eller lidt større end websteds breddegrad til afbalanceringseffektivitet og systemsikkerhed.

Jordmonterede vs. polmonterede systemer

Jordmonterede systemer dominerer i PV-implementeringer i brugsskala, inklusive dem i bjergrige områder. De er designet med en matrix af stål- eller aluminiumsrammer fastgjort til jorden ved hjælp af bunker, skruer eller ballast. I terræn med lav jord over grundfjeld eller løs skrig skal bundens dybde og forankringsstyrke beregnes omhyggeligt.

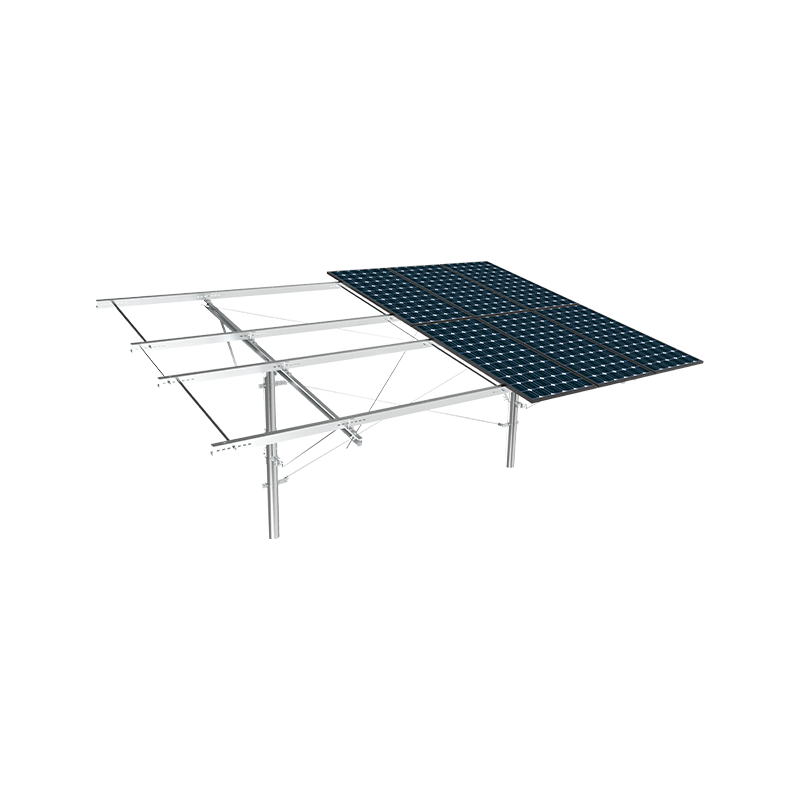

Polmonterede systemer er ideelle til småskala applikationer eller meget ujævn jord, hvor jordrammer ikke kan understøttes ensartet. Disse er især nyttige i off-grid eller Hybrid Mountain PV-systemer, hvor minimal jordforstyrrelse er ønskelig.

Polmonterede arrays har typisk enkelt- eller dobbeltpanelkonfigurationer, som kan manuelt orienteres eller udstyres med enkeltakse sporing. Sporingssystemer introducerer imidlertid mekanisk kompleksitet og sårbarhed under snedækkede eller blæsende forhold, hvilket gør dem mindre almindelige i bjergrige installationer.

Strukturelle materialer: stål vs. aluminium

Materialevalg drives af en balance mellem vægt, korrosionsbestandighed, styrke og omkostninger. Galvaniseret stål er vidt brugt på grund af dets høje styrke og overkommelige priser. Det kan håndtere høj vind- og snebelastning, men er tungere, hvilket øger transportomkostningerne og installationsindsatsen i bjergterræn.

Aluminium, selvom den er dyrere, er lettere og naturligt korrosionsbestandig. Det vælges ofte til højhøjde eller kystbjergepladser, hvor fugt- og UV-eksponering fremskynder korrosion. Anodiserede aluminiumssystemer tilbyder udvidet levetid og er lettere at samle, men kan kræve tykkere profiler for at opnå den samme strukturelle styrke som stål.

I hybridsystemer anvendes aluminiumskinner til panelmontering, mens understrukturen eller benene er lavet af varmdyppet galvaniseret stål for at tilvejebringe en stiv base.

Forankringsteknikker og tilpasningsevne til terræn

I Mountain PV -projekter skal racksystemet være i overensstemmelse med landets konturer uden at gå på kompromis med strukturel integritet. Justerbare bensystemer, Z-brakker og fleksible rammeenheder muliggør tilpasning til skråninger med gradienter op til 30 grader eller mere.

Jordskruer foretrækkes ofte i stenet eller lav jord, hvor bunke kørsel er umulig. Disse helikoidale ankre kan indsættes manuelt eller hydraulisk og muliggør præcis lodret justering.

For meget stejle skråninger kan terrassing af landet og bruge lagdelt monteringsrammer være nødvendigt. Denne tilgang tilvejebringer vandret justering, mens man håndterer regnvand afstrømning og reducerer jorderosionsrisici. I sådanne tilfælde bliver civilingeniørintegration kritisk.

Transportbarhed og præfabrik

Modulære racksystemer favoriseres i stigende grad i bjerginstallationer på grund af logistiske begrænsninger. Komponenter, der er forudskårne, forudborede og mærket på fabrikken, reducerer arbejdet på stedet, hvilket er især fordelagtigt, hvor vejadgang er dårlige eller installationsbesætninger skal bære dele over lange afstande.

Kits designet til containeriseret levering eller pakning-dyr transport bruges i robuste regioner som Himalaya eller Andes, hvor konventionel vejbaseret logistik ikke er tilgængelig.

Foundation Design og jordforankringsteknikker på skrånende terræn

Fundamentet er den bogstavelige base, hvorpå pålideligheden af ​​et bjerg PV -monteringssystem afhænger. Design af stabile og omkostningseffektive fundamenter på ujævne eller skrånende terræn præsenterer et unikt sæt strukturelle og geotekniske tekniske udfordringer. I modsætning til Flatlands har bjerge ofte inkonsekvente jordforhold, indlejrede klippelag og dræningskomplikationer, der skal adresseres gennem omhyggelig planlægning.

Typer af fundamenter til bjerg PV -systemer

Der er flere typer fundamenter, der er egnede til bjergpv -installationer. Valget afhænger af jordsammensætning, hældningsvinkel, klimaforhold og tilgængeligt udstyr:

*Drevne bunker: Stål H-bjælker eller rørformede bunker, der er drevet i jorden, er effektive i faste jordarter, men kan være upraktiske i stenede eller stenfyldte terræn.

*Jordskruer: Dette er spiralisk gevindstålstænger, der er snoet ned i jorden som en skrue. De tilbyder fremragende udtræksmodstand og er velegnede til en lang række jordarter, inklusive delvist stenede steder.

*Betonfodtager: Når jorden er for stenet til bunker eller skruer, anvendes for-cast eller in-situ betonblokke. Disse er ofte parret med justerbare parenteser for at redegøre for hældningsvariationer.

*Ballastede fundamenter: Velegnet til meget lav jord eller midlertidige installationer. Ballastblokke holder monteringsstrukturen på plads uden penetration, men kræver stabile overflader og korrekt dræning.

Hver fundamenttype kræver en skræddersyet tilgang til belastningsoverførsel og systemstabilitet, især under bjergspecifikke vind- og sneforhold.

Hældningsstyring og terrasser

I tilfælde, hvor skråninger overstiger 15 til 20 grader, bruges terrasser ofte til at skabe flade platforme til PV -rækker. Terrassing forenkler ikke kun installationen, men forhindrer også jorderosion og forbedrer dræning.

Imidlertid kan skabelse af terrasser forstyrre vegetation og øge byggeomkostningerne. Derfor foretrækkes ofte fleksible racksystemer med benene med variabel længde, når der ønskes minimal jordændring. Benforlængelser, ofte teleskopisk, tillader hvert understøttelsespunkt at være uafhængigt af højden, der kan matche terrænkonturer.

Forankring af dybde og belastning

Forankringssystemet skal modstå lodrette belastninger (dødvægt af paneler og strukturer), laterale kræfter (vindtryk) og løftekræfter (forårsaget af vind- eller frosthype). Ingeniørberegninger skal redegøre for:

*Snebelastning, især i bjergkæder som Alperne eller Rockies

*Vindstang, som kan være ekstrem i højere højder

* Seismiske belastninger, i jordskælvsbeklædte bjergområder

Forankringsdybde varierer typisk fra 1,2 til 2,5 meter afhængigt af den strukturelle belastning og jordbærende kapacitet. Jordskrue og bunkeleverandører leverer belastningsdiagrammer baseret på felttestresultater, men det er ofte nødvendigt at udføre stedspecifikke udtræksprøver for at validere teoretiske modeller.

Rockboring og mikro-bunkeopløsninger

I regioner med faste grundfjeld eller tætte brostensbelægninger er standardbunke eller jordskruer muligvis ikke gennemførlige. I sådanne tilfælde bruges mikrosilsystemer. Disse involverer at bore et hul på små diameter i klippen, indsætte en gevind ankerstang og fuge den på plads. Denne metode tilbyder enestående stabilitet og belastningsmodstand, men leveres med øgede omkostninger til arbejds- og udstyr.

Borings rigge tilpasset til bjergrig brug - ofte sporet eller bærbar - er implementeret for at håndtere denne opgave. Nøglen er at sikre justeringspræcision og konsekvent fugerudfyldning, især hvor adgangen er begrænset.

Dræning og frostbeskyttelse

Vandstyring er en kritisk del af Foundation Design i Mountain PV -installationer. Forkert dræning kan føre til jordens blødgøring, frosthøje eller ustabilitet. Franske afløb, overfladeklassificering og geotekstilmembraner bruges til at aflede vand væk fra fundamenter.

I koldere klima opnås frostbeskyttelse ved at indlejre basen under frostlinjen og bruge termiske pauser eller isoleringsmaterialer, hvor det er nødvendigt. Betonfootter er typisk blusset ved basen for at fordele belastning og modstå lateral froststryk.

Omkostninger og konstruktionseffektivitet

Fjernbjerget terræn præsenterer unikke logistiske begrænsninger, der påvirker stiftelsesstrategien. Letvægtsstiftelsessystemer, der kræver minimal udgravning og ingen hærdningstid - som jordskruer eller modulære ballastbakker - reduerer installationstid og omkostninger.

Design-for-Installation (DFI) Principles Guide Foundation Engineering til at prioritere minimal arbejdskraft, færre specialiserede værktøjer og hurtig implementering. I mange Mountain PV -projekter skal der installeres fundamenter manuelt på grund af manglen på vejadgang, hvilket yderligere understreger behovet for en modulær og tilpasningsdygtig stiftelsesstrategi.

Håndtering af barske miljøforhold: Vind, sne og jordstabilitet

Bjerge er ofte kendetegnet ved ekstreme miljøforhold, der kan påvirke holdbarheden og ydeevnen for PV -monteringssystemer. Disse forhold inkluderer høj vind, kraftigt snefald, frysetemperaturer og den iboende ustabilitet af bjergjord. Effektive afbødningsstrategier skal anvendes for at sikre, at systemet forbliver funktionelt og sikkert i hele dets operationelle liv.

Vindbelastning og strukturel integritet

Vindstyrker er en af ​​de primære bekymringer, når de installerer PV -systemer i bjergrige regioner. Ved højere højder er vindhastighederne ofte meget stærkere og mere uforudsigelige, hvilket kan skabe betydelige belastninger på monteringsstrukturen. Hvis disse kræfter ikke er korrekt redegøret for, kan disse kræfter føre til strukturel svigt, panelforskydning eller endda systemkollaps. For at tackle dette er et robust strukturelt design vigtigt. Ingeniører skal udføre vindbelastningsanalyse baseret på lokale vinddata, inklusive maksimale vindhastigheder og deres frekvens.

Vindstyrker beregnes ved hjælp af standarder som ASCE 7 (American Society of Civil Engineers), som giver retningslinjer for bestemmelse af vindbelastninger baseret på stedspecifikke forhold. Disse belastninger skal indarbejdes i design af monteringssystemet, og hver komponent skal forstærkes for at modstå det forventede vindtryk. Monteringssystemer med høj vindmodstand bruger ofte tykkere stål eller aluminiumsramme og anvender yderligere forankringsmetoder, såsom dybere bunker eller jordskruer, for at sikre stabilitet.

I nogle tilfælde kan aerodynamiske overvejelser også hjælpe med at reducere vindbelastninger. Racksystemerne kan designes med en lav profil for at minimere vindmodstand, eller panelerne kan installeres i en lille vinkel for at lade vinden strømme mere glat over overfladen. Derudover kan strukturel afstivning inkorporeres for at yde yderligere lateral støtte til monteringsstrukturen.

Overvejelser om snebelastning

Bjerge er ofte tilbøjelige til betydeligt snefald, som præsenterer både en øjeblikkelig byrde for strukturen og langsigtede udfordringer relateret til frysetøningscyklusser. Sneakkumulering kan tilføje betydelig vægt til PV -arrayet, som skal understøttes af monteringssystemet. Sne kan også hindre solcellepaneler, hvilket reducerer deres effektivitet ved at blokere sollys. For at tackle disse bekymringer skal snebelastningsberegninger tages i det strukturelle design.

Snebelastningen bestemmes baseret på det gennemsnitlige årlige snefald, stedets højde og panelernes hældning. I regioner, hvor sneakkumulering er tung, kan monteringsstrukturen muligvis forstærkes med yderligere afstivning eller større fodbold for at fordele sneens vægt. Endvidere skal den vinkel, hvor PV -panelerne er monteret, justeres for at muliggøre udgydelse af sne. Stejlere panelvinkler er typisk mere effektive til at kaste sne, hvilket reducerer sandsynligheden for sneopbygning, der kan skade panelerne eller få dem til at blive ineffektive.

Ud over sneopsamling kan frysetøningscyklussen påvirke jordstabiliteten omkring fundamenterne. Gentagen frysning og optøning kan få jorden til at udvide og sammentrække, hvilket kan resultere i skiftende fundamenter og ustabile monteringssystemer. For at forhindre dette skal fundamenter indlejes dybt nok til at nå under frostlinjen, hvor jorden forbliver stabil. Der skal udvises særlig omhu i regioner med hyppige frysetøningscyklusser, og yderligere frostbeskyttelsesforanstaltninger, såsom termiske barrierer eller isolerede foddesign, kan være nødvendige.

Jordstabilitet og erosionskontrol

Bjergrigt terræn er ofte kendetegnet ved ustabil jord, som kan give udfordringer til installation af monteringssystemet. Løs jord, såsom sand, grus eller silt, er tilbøjelige til erosion, mens stejle skråninger kan forårsage jordskred eller jordbevægelse, der kan kompromittere PV -systemets stabilitet. For at afbøde disse risici er geotekniske undersøgelser vigtige for at vurdere jordens sammensætning og stabilitet.

I områder med ustabil jord foretrækkes jordforankre såsom spiralformede bunker eller skruebunker, fordi de giver en sikker forbindelse til den mere stabile grundfjeld under overfladen. Disse typer ankre er i stand til at modstå lodrette og laterale kræfter uden at stole på jordfriktion. I mere alvorlige tilfælde, hvor jorderosion er en bekymring, kan yderligere erosionskontrolforanstaltninger såsom silthegn, stenbarrierer eller forstærket vegetation være nødvendig for at stabilisere jorden.

For stejle skråninger kan der anvendes terrasse til at reducere jordbevægelsen og give et niveau fundament for monteringssystemet. Terrassing involverer at skære i skråningen for at skabe flade platforme, som monteringssystemet kan placeres på. Denne teknik hjælper også med at kontrollere vandafstrømning, hvilket reducerer risikoen for erosion og opretholder jordintegritet omkring fundamenterne.

Klimatilpasningsevne og langsigtet holdbarhed

I betragtning af de barske og variable forhold i bjergmiljøer skal de materialer, der bruges til PV -monteringssystemer, vælges for deres holdbarhed. Metalkomponenter bør for eksempel være korrosionsbestandige, især i regioner med kraftigt snefald eller hyppig eksponering for fugt. Hot-dip galvaniseret stål og anodiseret aluminium er almindelige valg på grund af deres modstand mod korrosion og evne til at modstå de ekstreme forhold, der ofte findes i høje højder.

Langsigtet holdbarhed påvirkes også af UV-eksponering, især i regioner med høj solintensitet. UV -stråling kan nedbryde visse materialer over tid, hvilket fører til skørhed og fiasko. Som sådan er belægninger, der tilvejebringer UV-beskyttelse eller ved hjælp af iboende UV-resistente materialer, en kritisk overvejelse i den materielle udvælgelsesproces.

Trin-for-trin-guide til mekanisk installation af bjergpv-monteringssystemer

Den mekaniske installation af en Mountain PV -montering System er en multi-trins proces, der involverer omhyggelig planlægning, præcis udførelse og fokus på sikkerhed. I betragtning af de unikke udfordringer, der stilles af bjergrigt terræn - såsom uregelmæssigheder, tilgængelighedsproblemer og ekstremt vejr - kræver et PV -system ekspertise inden for både solteknologi og robuste konstruktionsmetoder.

Første forberedelse og undersøgelse af stedet

Det første trin i installationsprocessen er grundig forberedelse af stedet, der begynder med undersøgelse og markering af placeringen af ​​monteringssystemet. Undersøgelsen skal tage hensyn til skråningsvinklen, højde og eventuelle skyggehindringer, såsom nærliggende toppe eller træer. Kortlægningsværktøjer med høj opløsning, såsom GPS eller droner, kan bruges til at indsamle nøjagtige data på webstedets topografi og for at sikre en præcis placering af monteringsstrukturen.

Når undersøgelsen er afsluttet, er den næste opgave at rydde stedet for eventuelle hindringer. Dette kan involvere fjernelse af klipper, vegetation eller snavs, der kan forstyrre installationen. I nogle tilfælde kan mindre udgravning være påkrævet for at udjævne jorden eller skabe plads til fundamentet.

Foundation Installation

Fonden er den mest kritiske del af installationsprocessen, da det sikrer stabiliteten i hele systemet. Afhængig af jordsammensætningen og terræn kan fundamentet bestå af jordskruer, bunker eller betonfod. I bjergmiljøer foretrækkes ofte at bruge jordskruer eller spiralformede bunker, fordi de kan installeres med minimal forstyrrelse i landskabet og er ideelle til ujævnt eller stenet terræn.

Fundamentet skal installeres med præcision for at sikre, at monteringsstrukturen forbliver niveau og sikker. Typisk bores eller skrues hvert fundamentanker, der er bore i jorden, hvor hver bunke eller skrue testes for stabilitet. I områder med dyb eller stenet jord kan yderligere udstyr såsom borerigge være nødvendigt for at opnå den krævede dybde.

Monteringsstrukturmontering

Når fundamentet er sikret, er det næste trin at samle monteringsstrukturen. Dette involverer installation af skinner eller rammer, der holder PV -panelerne på plads. Rammerne er typisk forudmonteret i sektioner for at strømline installationsprocessen. Når skinnerne er på plads, er de fastgjort til fundamentankerne, hvilket sikrer, at hele systemet er niveau og stabilt.

For justerbare vippesystemer kan der foretages mekaniske justeringer i skinnens vinkel for at optimere panelets eksponering for sollys. I tilfælde af faste tilt-systemer er skinnerne placeret i en forudbestemt vinkel baseret på webstedets breddegrad og sæsonbestemte soladgang.

Panelinstallation

Når monteringsstrukturen er på plads, kan solcellepanelerne installeres. Panelerne er typisk monteret på skinnerne ved hjælp af specialiserede klemmer, der fastgør panelrammerne til monteringsstrukturen. Der skal udvises omhu for at sikre, at panelerne er orienteret i den optimale retning, og at de er sikkert fastgjort for at undgå bevægelse under høj vind eller sneakkumulering.

Når du installerer paneler, er det vigtigt at sikre, at ledningerne dirigeres korrekt, og at de elektriske forbindelser er sikre. Dette involverer ofte at køre ledninger gennem monteringsstrukturen og fastgøre dem med kabelbånd eller klip for at forhindre skader fra miljøfaktorer.

Elektrisk ledning og systemintegration

Det sidste trin i installationsprocessen er integrationen af ​​det elektriske system. Dette involverer at forbinde solcellepanelerne til inverteren og sikre, at de elektriske forbindelser opfylder lokale sikkerhedsstandarder. For bjerginstallationer skal der tages yderligere overvejelser til routing af elektriske kabler, især i områder med høj vind, kraftig sne eller risiko for interferens for dyreliv.

Efter at alle ledninger er afsluttet, testes systemet for at sikre, at det fungerer korrekt, og at alle forbindelser er sikre. I mange bjerginstallationer installeres også et lokalt overvågningssystem for at spore systemets ydelse i realtid og give advarsler, hvis der er problemer med energiproduktion.

Overvinde udfordringer i fjerntliggende og robust terræn til PV -monteringssystemer

Installation af et bjerg PV -monteringssystem i fjerntliggende og robuste terræn udgør unikke logistiske og tekniske udfordringer. Kombinationen af ​​vanskelige at nåede placeringer, barske miljøforhold og manglen på infrastruktur komplicerer installationsprocessen og øger både omkostninger og tid. At overvinde disse udfordringer kræver specialiseret viden, udstyr og strategier for at sikre systemets stabilitet og langsigtede funktionalitet.

Adgang til fjerntliggende placeringer

Den første udfordring, når man arbejder i robust bjergterræn, er adgang. Mange bjergrige regioner mangler asfalterede veje eller enhver form for pålidelig transportinfrastruktur, hvilket gør det vanskeligt at transportere materialer, udstyr og personale til stedet. I nogle fjerntliggende områder kan den eneste adgang være gennem smalle grusveje, stejle hældninger eller endda vandrestier.

For at overvinde dette skal der udvikles en detaljeret adgangsplan, før projektet begynder. Dette kan involvere konstruktion af midlertidige adgangsveje, brug af terrænkøretøjer eller anvendelse af helikoptere til kraftig løft og materiel transport. I nogle ekstreme tilfælde kan pakke dyr eller manuel arbejdskraft bruges til at transportere udstyr ind på installationsstedet.

Når der er etableret adgang, er der behov for omhyggelig planlægning for at transportere materialer og udstyr på en måde, der minimerer miljøpåvirkningen. Helikoptere kan for eksempel bruges til at levere store materialer på en tur, hvilket reducerer antallet af krævede lastbiler eller køretøjer og minimerer forstyrrelsen i terrænet.

Site Surveying og Terrain Analysis

Site Surveying i bjergrige områder er en anden betydelig udfordring på grund af den ofte ujævne og uforudsigelige karakter af terrænet. Traditionelle landmålingsmetoder kan være ineffektive eller umulige i nogle regioner, især i stejle eller fjerntliggende områder. For nøjagtigt at vurdere webstedet bruges højteknologiske værktøjer såsom droner, LIDAR (lysdetektion og spænder) og GPS-kortlægningssystemer i stigende grad til at oprette 3D-modeller i terrænet.

Disse værktøjer hjælper med at identificere passende placeringer til fundamenter, bestemme hældningsvinkler og vurdere potentialet for jorderosion eller jordskred. Droner kan også give realtids visuelle data, hvilket giver ingeniører mulighed for at evaluere terrænfunktioner såsom klippeformationer, vegetation og andre hindringer, der kan påvirke installationsprocessen.

Når terrænet er blevet kortlagt, er det næste trin at analysere det for stabilitet. Jordtest er vigtig for at vurdere jordtypen og dens bærende kapacitet. Dette vil bestemme, om et mere robust fundamentsystem, såsom spiralformede bunker eller mikropiler, er påkrævet, eller om lettere jordskruer vil være tilstrækkelige. I nogle tilfælde kan geologiske undersøgelser udføres for at vurdere risikoen for jordskred eller jorderosion, især på stejle skråninger eller områder, der er tilbøjelige til kraftigt regn.

Materiel transport og håndtering

I robuste bjergrige regioner er transport af materialer til installationsstedet ofte den mest tidskrævende og dyre del af projektet. I betragtning af manglen på vejinfrastruktur kan det være nødvendigt at sende materialer til det nærmeste tilgængelige sted og derefter transportere dem med helikopter, terrænkøretøjer eller manuel arbejdskraft.

Helikopterløftning bruges ofte til større, tungere materialer som PV -paneler, invertere og monteringsrammer. I sådanne tilfælde skal korrekt løfteudstyr, såsom slynger og rigningssystemer, bruges til at sikre sikkerheden for både de involverede materialer og personale. En helikopterløft kan være dyr, men det er undertiden den eneste levedygtige mulighed i fjerntliggende eller høje højdepladser, hvor lastbiler eller kraner ikke kan få adgang til.

Ved transport af materialer med køretøj kan der anvendes all-terrain-køretøjer (ATV'er) eller sporede køretøjer. Disse køretøjer er specielt designet til at håndtere stejle hældninger, robust terræn og ujævn jord, hvilket tillader transport af udstyr til vanskelige at nås steder. For mindre projekter kan manuel arbejdskraft være påkrævet at transportere materialer til installationsstedet, især når adgangen er begrænset, eller terrænet er særlig vanskeligt.

Lokal arbejdsstyrke og kvalificeret arbejdskraft

I fjerntliggende bjergområder kan tilgængeligheden af ​​en dygtig arbejdsstyrke være en betydelig udfordring. Mange bjergområder er tyndt befolket, og lokal arbejdskraft har muligvis ikke den ekspertise, der kræves til PV -systeminstallation. I disse tilfælde kan det være nødvendigt at indbringe specialiseret arbejdskraft fra andre regioner eller lande.

Dette kræver omhyggelig koordinering og planlægning, da arbejdsstyrken skal transporteres til stedet, hvilket ofte kræver flere ture eller bruger helikoptere til mindre grupper. Konstruktionsteamet skal også trænes i de specifikke krav til installation af PV -systemer i robust terræn, herunder viden om sikkerhedsprotokoller, arbejde med specialudstyr og tilpasning til udfordrende vejrforhold.

At arbejde i fjerntliggende områder involverer ofte at arbejde i barske vejrforhold, såsom ekstrem kold, høj vind og pludselige storme. Dette kræver, at installationsbesætningen er tilstrækkeligt udstyret med koldt vejrudstyr og andet nødvendigt udstyr for at sikre deres sikkerhed. Desuden skal sikkerhedsprotokoller følges strengt, da det at arbejde i højden eller i udfordrende terræn kan udgøre betydelige risici.

Miljø- og lovgivningsmæssige overvejelser

Installation af PV -systemer i fjerntliggende bjergrige regioner kræver omhyggelig opmærksomhed på miljøpåvirkning og overholdelse af lokale regler. I mange tilfælde er bjergøkosystemer følsomme og kan omfatte beskyttet dyreliv, skrøbelig vegetation eller historiske vartegn. Det er vigtigt at gennemføre en miljøpåvirkningsvurdering (EIA), inden projektet begynder for at identificere potentielle problemer og afbøde risici.

Tilladelse er ofte en tidskrævende og kompleks proces, der kræver godkendelse fra lokale regeringsorganer, miljømæssige agenturer og muligvis oprindelige eller lokale samfundsgrupper. Tilladelsesprocessen kan involvere indsendelse af detaljerede planer, gennemføre webstedsundersøgelser og sikre, at projektet ikke vil forstyrre dyrelivet eller skade miljøet.

Langsigtet vedligeholdelse og overvågning

Når PV -systemet er installeret, er udfordringerne langt fra forbi. I fjerntliggende bjergområder er regelmæssig vedligeholdelse og overvågning vigtig for at sikre, at systemet fungerer effektivt. På grund af isoleringen af ​​mange bjergsteder kan vedligeholdelse være vanskelig og kostbar. Derfor er det vigtigt at designe systemet med minimale vedligeholdelsesbehov ved hjælp af holdbare materialer, der kan modstå barske vejrforhold.

Fjernovervågningssystemer anvendes ofte til at spore PV -systemets ydelse i realtid. Disse systemer kan advare operatører om problemer som funktionsfejl i panelet, ledningsproblemer eller inverterfejl, hvilket muliggør hurtigere indgriben. I tilfælde, hvor fjernovervågning ikke er mulig, kan der kræves planlagte vedligeholdelsesbesøg.

Strukturelt designs rolle i at sikre stabiliteten og holdbarheden af ​​bjergpv -monteringssystemer

Det strukturelle design af Mountain PV -montering Systemer spiller en afgørende rolle i at sikre installationens stabilitet, holdbarhed og sikkerhed. I bjergrige regioner, hvor miljøforholdene ofte er ekstreme og terrænet er udfordrende, er det vigtigt at designe et system, der kan modstå høj vind, kraftigt snefald og seismisk aktivitet, samtidig med at det opretholder langsigtet funktionalitet på trods af de barske forhold.

Strukturelle belastningsovervejelser

Et af de vigtigste aspekter af strukturelt design tegner sig for de belastninger, som PV -monteringssystemet vil blive udsat for. Disse inkluderer:

*Døde belastninger: Vægten af ​​selve monteringssystemet, inklusive skinner, parenteser og hardware, samt vægten af ​​solcellepanelerne.

*Live belastninger: Vægten af ​​sne, is eller andet affald, der kan akkumuleres på systemet under storme.

*Vindbelastninger: Kraften, der udøves af vind på monteringsstrukturen, som kan være særlig intens i bjergrige regioner.

*Seismiske belastninger: I regioner, der er tilbøjelige til jordskælv, skal seismisk aktivitet også overvejes i det strukturelle design af monteringssystemet.

Det strukturelle design skal sikre, at monteringssystemet kan modstå disse belastninger uden fiasko. Ingeniører bruger forskellige standarder, såsom ASCE 7 eller Eurocode, til at beregne de passende belastningsfaktorer og sikkerhedsmargener. Materialer såsom galvaniseret stål eller anodiseret aluminium vælges ofte for deres styrke og evne til at modstå disse kræfter.

Materialeudvælgelse til Mountain PV -monteringssystemer

Materialeudvælgelse er en anden nøglefaktor for at sikre systemets holdbarhed. Materialerne, der bruges til monteringsstrukturen, skal være i stand til at modstå de barske miljøforhold, der findes i bjergrige regioner. Følgende materialer bruges ofte:

*Galvaniseret stål: Stål er kendt for sin styrke, hvilket gør det ideelt til at understøtte tunge belastninger. Imidlertid er det modtageligt for korrosion i fugtige eller våde miljøer, hvorfor galvanisering ofte bruges til at beskytte den. Hot-dip galvaniseret stål er især holdbart og kan modstå ekstreme vejrforhold.

*Aluminium: Aluminium er let og resistent over for korrosion, hvilket gør det til et fremragende valg til bjerginstallationer, hvor minimering af vægt er afgørende. Det bruges ofte til skinnerne og parenteserne i monteringssystemet.

*Rustfrit stål: Rustfrit stål er meget modstandsdygtig over for korrosion, hvilket gør det til et passende valg til områder med høje niveauer af fugt, såsom kyst- eller høje højde bjergområder.

*Sammensatte materialer: I nogle tilfælde kan sammensatte materialer bruges til monteringssystemer, især når vægttab er en prioritet. Disse materialer kombinerer styrke med lav vægt og modstand mod miljøfaktorer.

Valg af det rigtige materiale afhænger af en række faktorer, herunder placeringens klima, jordforhold og forventede belastningskrav. Ingeniører skal også overveje materialets evne til at modstå UV -nedbrydning, da langvarig eksponering for sollys kan svække nogle materialer over tid.

Geotekniske overvejelser

Jordsammensætningen og stabiliteten på installationsstedet spiller en betydelig rolle i det strukturelle design. Bjergrige områder har ofte stenet terræn, ustabil jord eller løs grus, som alle kan gøre det vanskeligt at sikre grundlaget for monteringssystemet. De geotekniske egenskaber ved jorden skal analyseres omhyggeligt for at bestemme den type fundament, der giver den bedste stabilitet.

I områder med løs jord kan spiralformede bunker eller jordskruer bruges til at forankre monteringsstrukturen sikkert. I stenet terræn kan mikropiler eller borede betonfundamenter være nødvendige for at sikre korrekt forankring. Ingeniører skal også tage hensyn til risikoen for erosion, især på skråninger, og designe systemet for at minimere jordbevægelsen og opretholde strukturel stabilitet.

Dynamisk belastning og vibrationsmodstand

Bjergrige regioner udsættes ofte for seismisk aktivitet, som kan introducere dynamiske belastninger og vibrationer til monteringssystemet. På sådanne områder skal det strukturelle design redegøre for muligheden for jordskælv, hvilket kan få systemet til at ryste eller skifte.

For at afbøde dette kan monteringssystemer være designet med yderligere dæmpningselementer eller fleksible led, der kan absorbere energien, der genereres af seismiske begivenheder. Ved at inkorporere disse designfunktioner kan systemet modstå dynamiske belastninger og vibrationer uden at gå på kompromis med dets integritet.
